Trex 通讯器配备 5.7” 电阻式触摸显示屏，易于在穿戴笨重工作手套的情况下使用。可调节式背光显示屏能轻松改变亮度，以节省电量或适应黑暗 / 明亮光照环境，从而确保在任何外部条件下均清晰显示，易于读取。

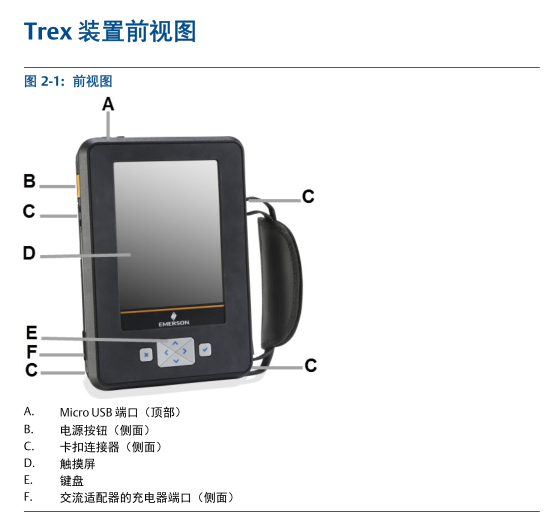

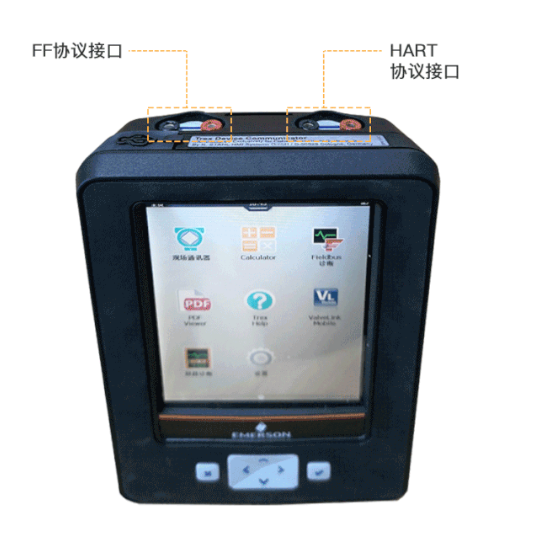

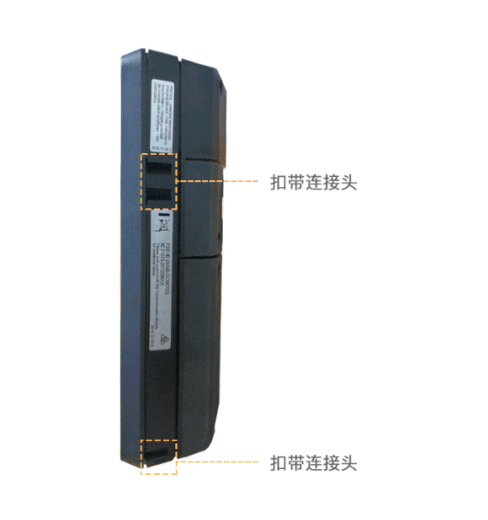

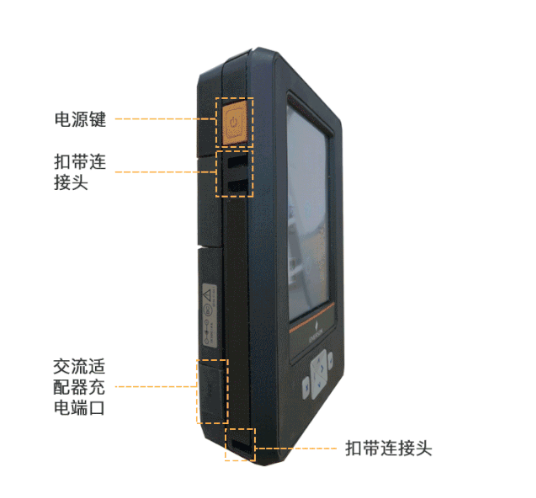

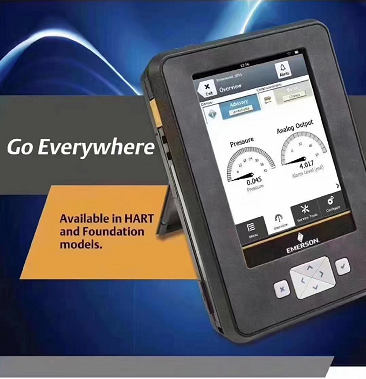

首先我们先观察以下TREX的外观图，大家可以全方位观察。

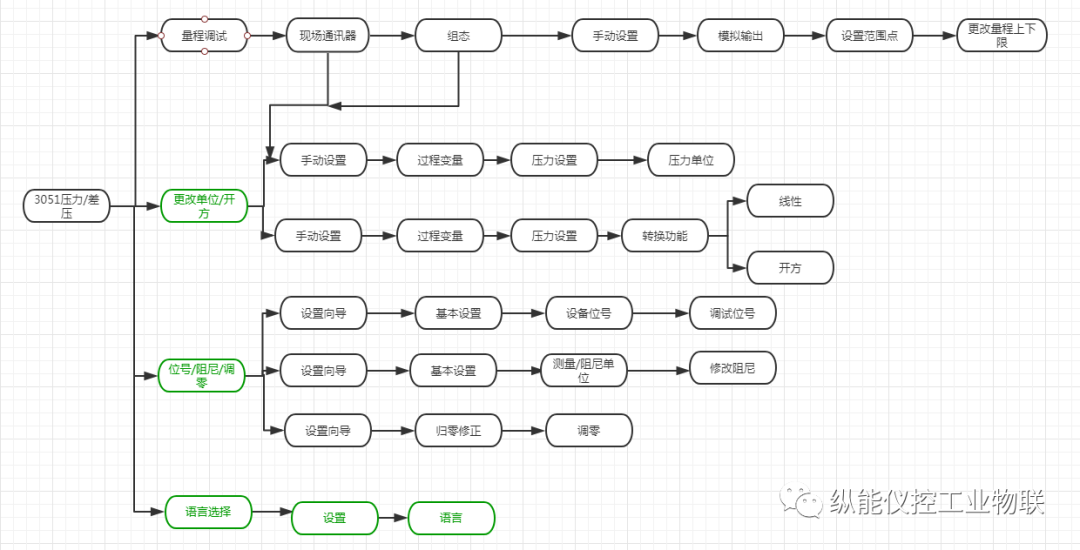

以下是调试操作步骤图

3051C/T  3051GP/3051DP/DG

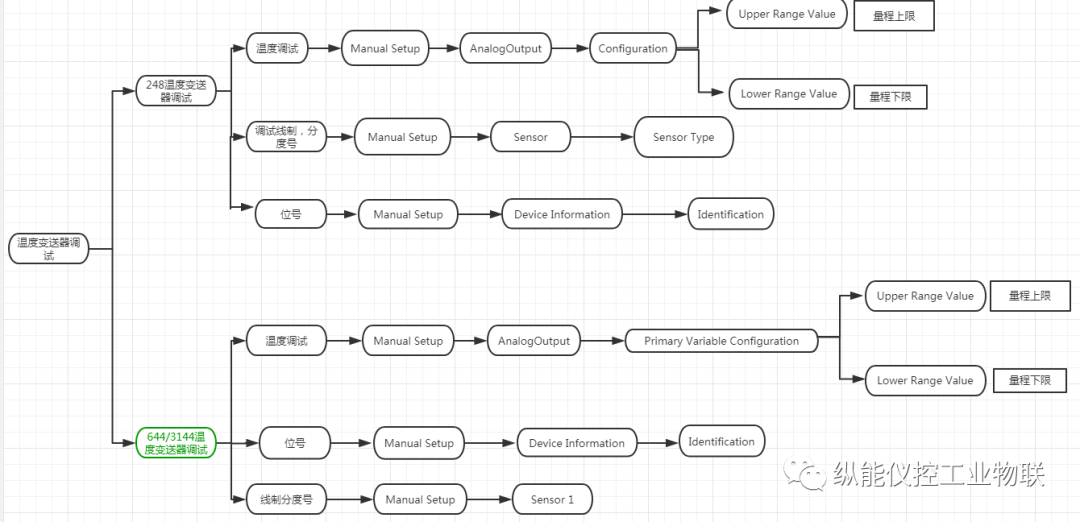

248/644/3144温度变送器

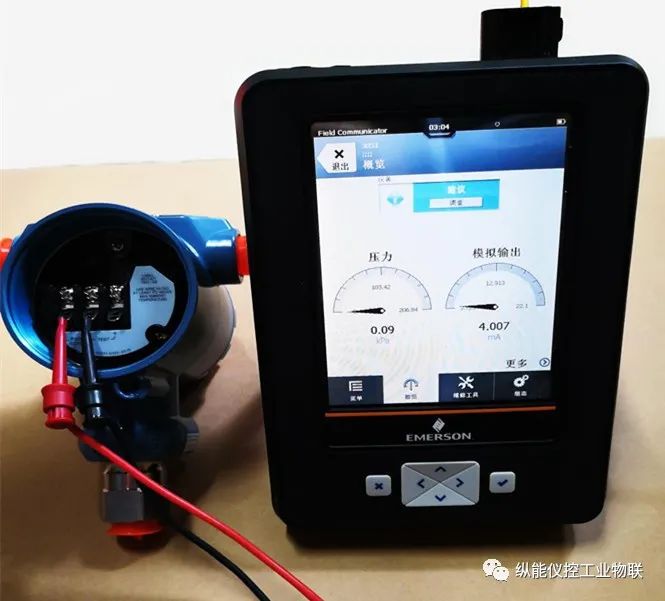

以下图片界面为主变量界面



温馨提示：

如果手操器是TREXCHPNAWS1S基本型，那么调试变送器的时候变送器需要外接24V电源并在回路中串联250Ω的电阻，如果手操器为TREXLHPNAWS1S 那么就表示该手操器为多功能型，已内置24V电源，进入操作界面选择内部供电，就无需外接24V电源了。建议大家购买带便携包的手操器，可以起到保护手操器的作用，主要是保护屏幕。

TREXCHPNAWS1S基本型手操器只适用于调试HART协议的仪表，如果现场需要调试的是FF总线协议的仪表就需要选择TREXLFPNAWS1S或者TREXCFPNAWS1S的手操器，此款手操器可以调试FF总线协议与HART协议仪表，PA协议仪表暂时无法用TREX调试。

微处理器：800MHz ARM Cortex A8/NXP。

内部闪存：2GB NAND及32GB扩展闪存

操作系统：Windows Embedded Compact 2013。

RAM：512MB DDR3 SDRAM。

重量：约 2.9 磅（1330 克）。

显示屏：5.7 英寸（14.5 cm）彩色 VGA 电阻式触摸屏。

640 x 480 像素。

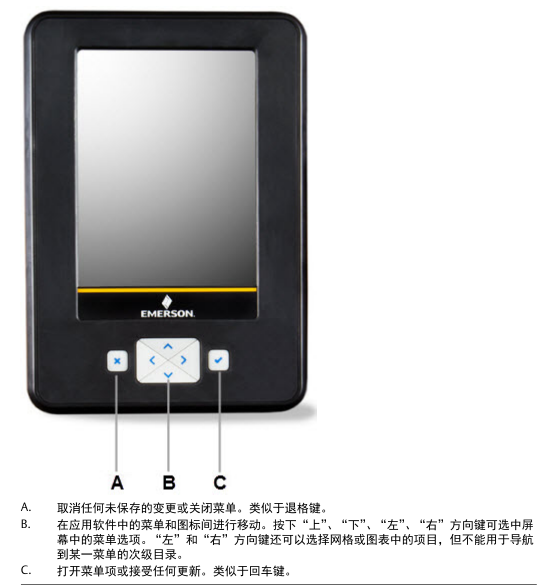

键盘：X 键 — 类似返回键。

四个箭头键 — 菜单导航。

复选标记 — 类似确认键。

AC适配器：

电池：可充电锂电池模块。

工作时间：正常情况8小时以上。

充电时间：3到4小时。

LED：六个LED，其中五个指示充电过程，一个指示AC适配器正在给电源模块充电。

电池充电器选项：输入电压90-264VAC,47-63Hz。

电缆含美式、欧式及英式插头。


多用途设备表现：

Trex 通讯器含有一个PC应用程序Upgrade Studio，以协助Trex保持软件及应用程序的更新，UpgradeStudio甚至可以一次性连接多台设备，允许您同时升级、安装和更新多台Trex设备通讯器。利用Upgrade Studio，可将重要的诊断工具添加到您的工具包并可下传到多台Trex 通讯器。随着可用的应用程序越来越多，Upgrade Studio将使Trex 通讯器成为随处可用的多用途设备app：

　　现场通讯器—— 现场通讯器应用程序可为HART及FF设备提供各种不同的组态和故障排除选项。

　　回路诊断—— 使用回路诊断应用程序，您可以为现场回路供电并执行回路故障排除和检查。该应用程序有助于回路的特性验证，以隔离和排除接线问题。

　　现场总线诊断—— 现场总线诊断应用程序为您提供必要的工具集，以便对FF网段进行故障排除和检验。

　　Valvelink Mobile——使用Valvelink Mobile，可在不影响生产的情况下分析并检查阀门组件状态及性能，数字阀门定位器的组态和故障排除效率被提升至前所未有的高度。
