【知识讲堂】E+H压力变送器PMP51B常规诊断和故障排除
时间：2023-09-21 11:13;作者：纵能市场部
E+H压力变送器PMP51B常规故障排除：
一、常见错误
1、设备不响应
• 可能的原因：供电电压与铭牌参数不一致
补救措施：正确接通电源
• 可能的原因：电源极性错误
补救措施：正确连接极性
• 可能的原因：电缆与接线端子间电气接触不良
补救措施：检查电缆连接；如需要，重新接线
• 可能的原因：负载阻抗过高
补救措施：增大供电电压，满足最小端子电压要求
2、无显示值
• 可能的原因：显示单元电缆插头连接错误
补救措施：正确连接插头
• 可能的原因：显示单元故障
补救措施：更换显示单元
3、设备启动或连接显示单元后，显示屏上显示“Communication error”
• 可能的原因：电磁干扰影响
补救措施：检查设备接地
• 可能的原因：连接电缆或显示单元插头故障
补救措施：更换显示单元
4、不能进行 HART 通信
• 可能的原因：通信电阻缺失或安装错误
补救措施：正确安装通信电阻（250 Ω）
• 可能的原因：Commubox 连接错误
补救措施：正确连接 Commubox
5、无法通过 CDI 接口进行通信
可能的原因：计算机上的 COM 端口设置错误
补救措施：检查计算机上的 COM 端口设置；如需要，修正 COM 端口设置
二、故障：使用 SmartBlue 通过 Bluetooth®蓝牙接口操作
1、当前列表中未显示设备
（1）• 可能的原因：供电电压过低
补救措施：增大供电电压
（2）• 可能的原因：无可用的蓝牙连接
补救措施：通过显示单元或调试软件开启现场设备的蓝牙功能，以及开启智能手机/平
板电脑的蓝牙功能
（3）• 可能的原因：超出蓝牙有效传输范围
补救措施：减小现场设备和智能手机/平板电脑间的距离
2、蓝牙有效传输范围：25 m (82 ft)
• 可能的原因：Android 设备上未开启定位服务，或未授权 SmartBlue App 使用定位服
务
补救措施：在 Android 设备上允许或禁止 SmartBlue App 使用定位服务
3、设备显示在当前列表中，但无法连接
（1）可能的原因：设备已通过 Bluetooth 蓝牙连接至其他智能手机或平板电脑
仅允许建立一个点对点连接
补救措施：断开设备与其他智能手机或平板电脑间的连接
（2）可能的原因：用户名和密码错误
补救措施：标准用户名为“admin”，密码为铭牌上标识的设备序列号（前提是用户未事
先更改密码）
如果遗忘密码，联系 Endress+Hauser 服务部门（www.addresses.endress.com）
4、不能通过 SmartBlue 连接
• 可能的原因：输入密码错误
补救措施：正确输入密码，注意字母大小写
• 可能的原因：遗忘密码
补救措施：联系 Endress+Hauser 服务部门（www.addresses.endress.com）
5、SmartBlue 无法与设备通信
•（1） 可能的原因：供电电压过低
补救措施：增大供电电压
• （2）可能的原因：无可用的蓝牙连接
补救措施：开启智能手机、平板电脑和设备上的蓝牙功能
• （3）可能的原因：设备已连接至其他智能手机或平板电脑
补救措施：断开设备与其他智能手机或平板电脑间的连接
• （4）可能的原因：环境条件（例如罐壁/罐体）导致 Bluetooth 蓝牙连接中断
补救措施：在有效范围内直接建立 Bluetooth 蓝牙连接
6、 显示单元无蓝牙功能
无法通过 SmartBlue 操作设备
可能的原因：操作员 选项没有权限
补救措施：切换至维护 选项用户角色
三、 其他测试
如果无法确定错误的根本原因，或者设备和应用程序均可能是问题根源所在，可以执行
以下附加测试：
1. 检查数字压力值（通过显示单元、HART 等）。
2. 检查相关设备是否正常工作。如果数字压力值与预期压力值不一致，更换设备。
3. 打开仿真功能，检查中测得的电流输出值。如果电流输出与仿真值不一致，则更换
主要电子部件

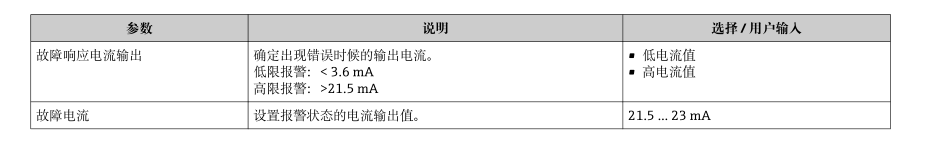

四、发生故障时的电流输出响应
在故障响应电流输出 参数中设置发生故障时的电流输出响应。
参数概览和简要说明
