众所周知,罗斯蒙特是以温度起家的,基本温度变送器为温度测量点提供可靠的解决方案,尤其是推出的248、644和3144系列温度,深受广大客户的喜爱。下面就给大家介绍这三款温度变送器的接线方式。
一、248温度变送器如何接线?
248温度变送器可分为248H顶部安装型及248R导轨安装型变送器,根据这两种不同类型的接线操作如下:
1、248H顶部安装型变送器:

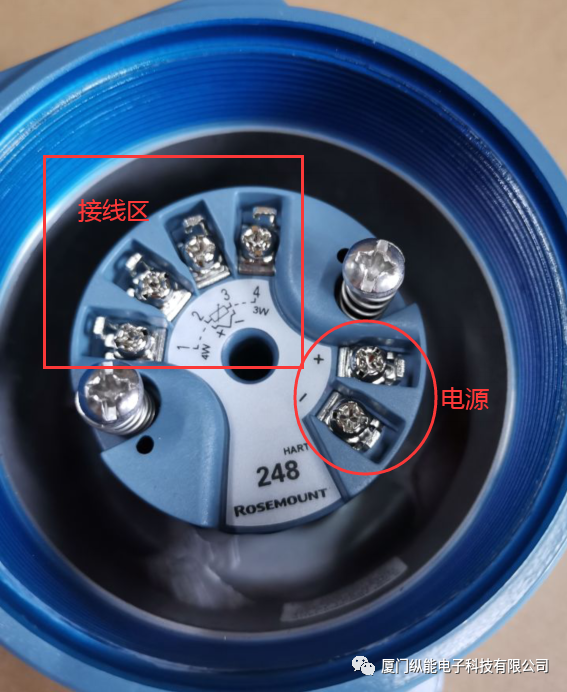

248带外壳的变送器,模块中分为二个区域:电源区及接线区

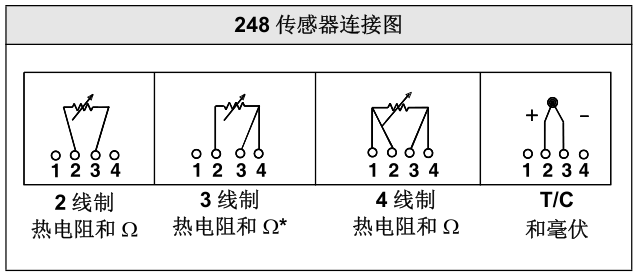

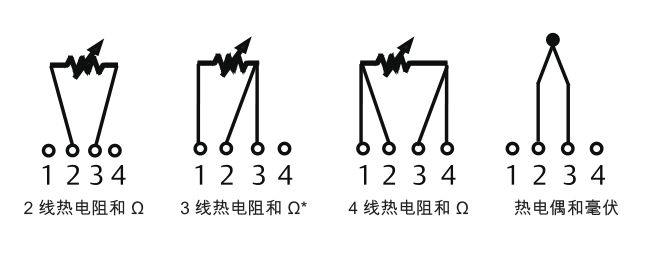

电源区外接24V电源,传感器接线区接线方式具体如下(看连接图):
红线接正极,白线接负级。
→2线制:红线接2(1、2串联),白线接3(3、4串联);
→3线制:红线接2(1、2串联),白线接3、4;
→4线制:红线接1、2,白线接3、4。
注意:串联情况仅为变送器未设置线制的情况,若客户所需线制与变送器线制一致,则无需串联。

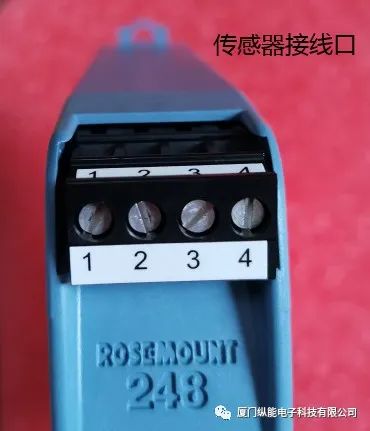

2、248R导轨安装型变送器
248R导轨型接线方式和248H顶部安装型一样。
二、644温度变送器如何接线?
与248不同, 644可分为单传感器输入(644H和644R)和双传感器输入类型644S,根据不同类型接线操作如下:
1、单传感器输入644H:

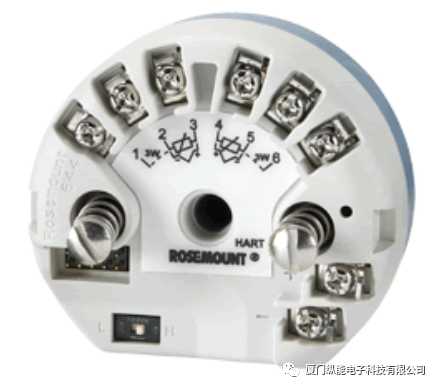

由上图可看到644带外壳的变送器,模块中分为三个区域,
电源区、报警开关及传感器接线区;
★电源区外接24V电源;
★报警开关:H和L表示故障模式,H表示高,L表示低;

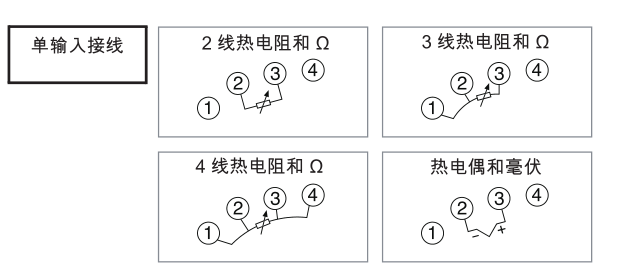

★单传感器接线区接线方式具体如下(看连接图):
红线接正极,白线接负级
→2线制:红接3(3、4串联),白接2(1、2串联);
→3线制:红接3(3、4串联),白接1、2;
→4线制:红接3、4,白接1、2
注意:串联情况仅为变送器未设置线制的情况,若客户所需线制与变送器线制一致,则无需串联
2、双传感器输入644S:

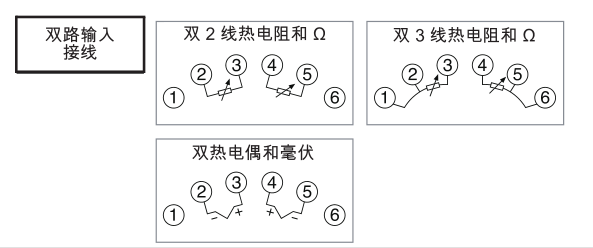

双热电偶要特别注意正负极接线要正确,接线图如下:

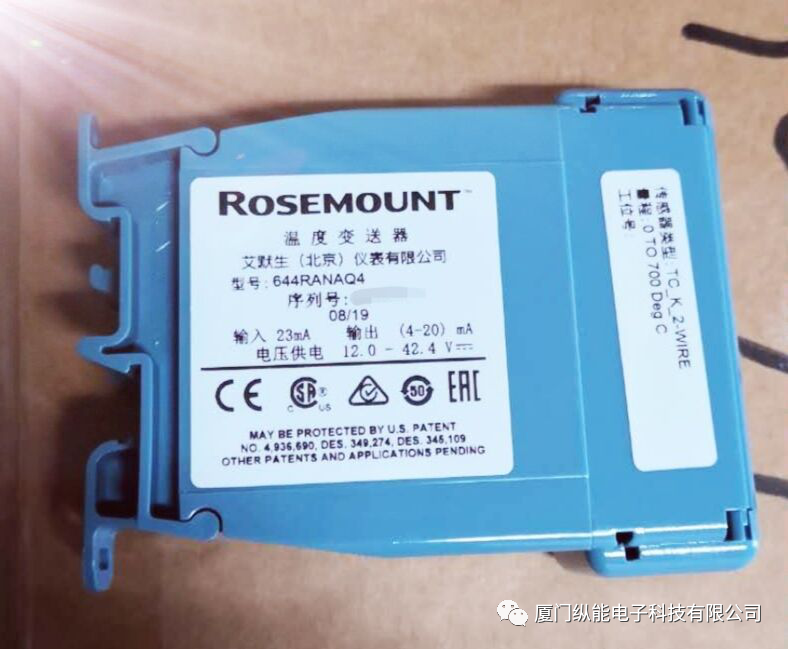

3、644R导轨式:
接线图如下:
三、3144温度变送器如何接线?

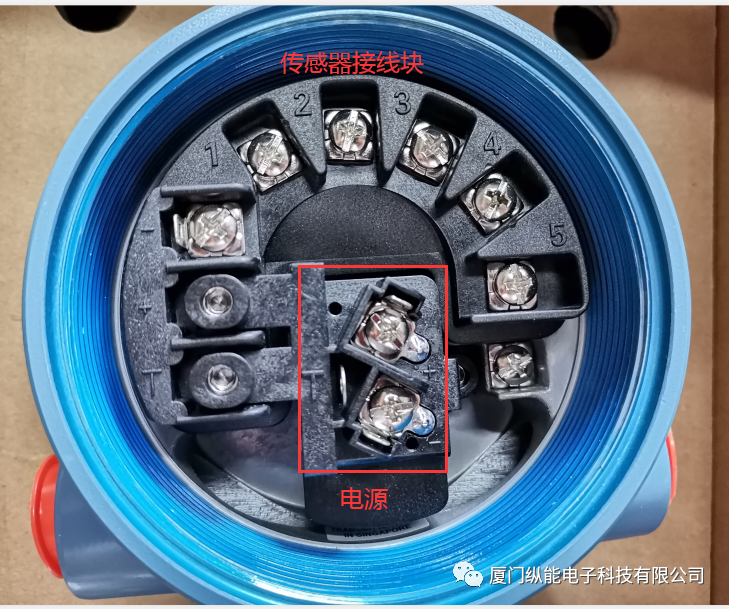

3144P温度变送器根据单传感器输入和双传感器输入的不同,接线方式如下:

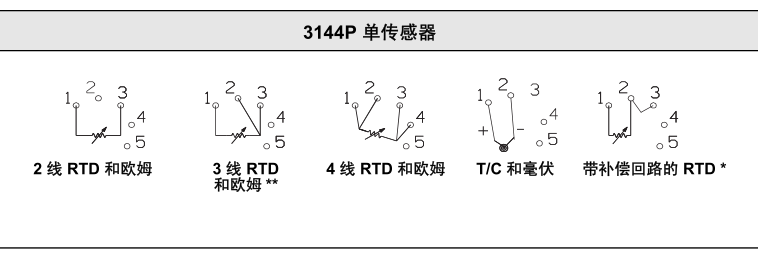

1、3144P温度变送器单传感器输入:

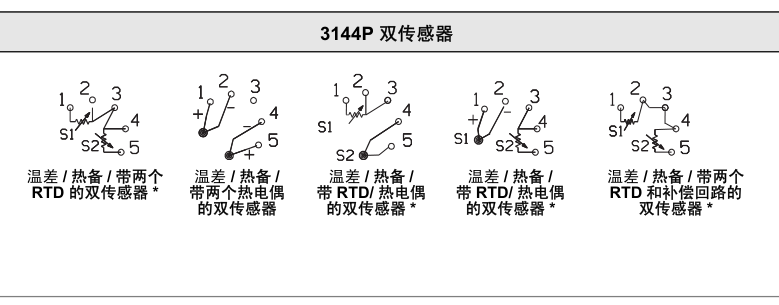

2、3144P温度变送器单传感器输入:
注意事项
1、串联情况仅为变送器未设置线制的情况,若客户所需线制与变送器线制一致,则无需串联。
2、热电偶要特别注意正负极接线要正确。
3、带HART协议的温度变送器,其中线制、温度和分度号,这三个参数都是可以用HART手操器调校。
以上就是248、644和3144系列的各种快速接线方式,希望对大家有帮助。
