温度变送器接线是非常重要的!接线错误是造成仪表无法正常工作或测量温度值错误的非常常见的原因。
以下讲解TMT72、TMT82、TMT84、TMT85这四个系列的接线方式。

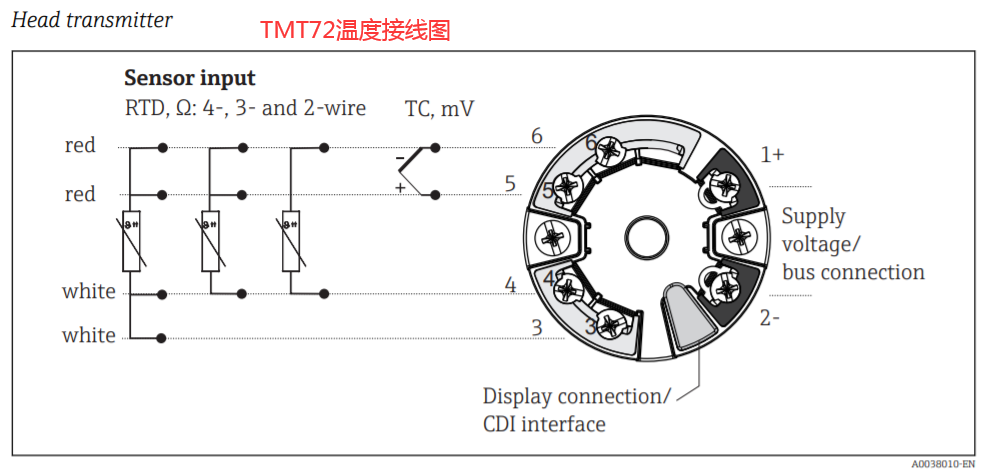

一、TMT72系列接线方式:

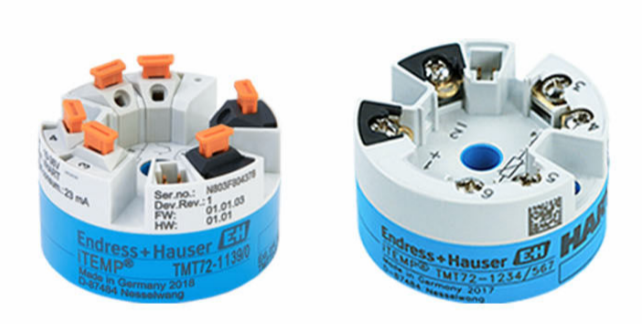

TMT72 是带HART协议,单输入,可选蓝牙选项的温度变送器,也是现在市面上最常用的温度变送器。它可以连接二线,三线,和四线。
热电阻接线:
二线:接4和6端子;
三线:一端接4,另一端两根线接5和6;
四线:一端两根线接3和4,另一端二根线接5和6;
注意:热电阻可反接。
热电偶接线:
正极接5,负极接6

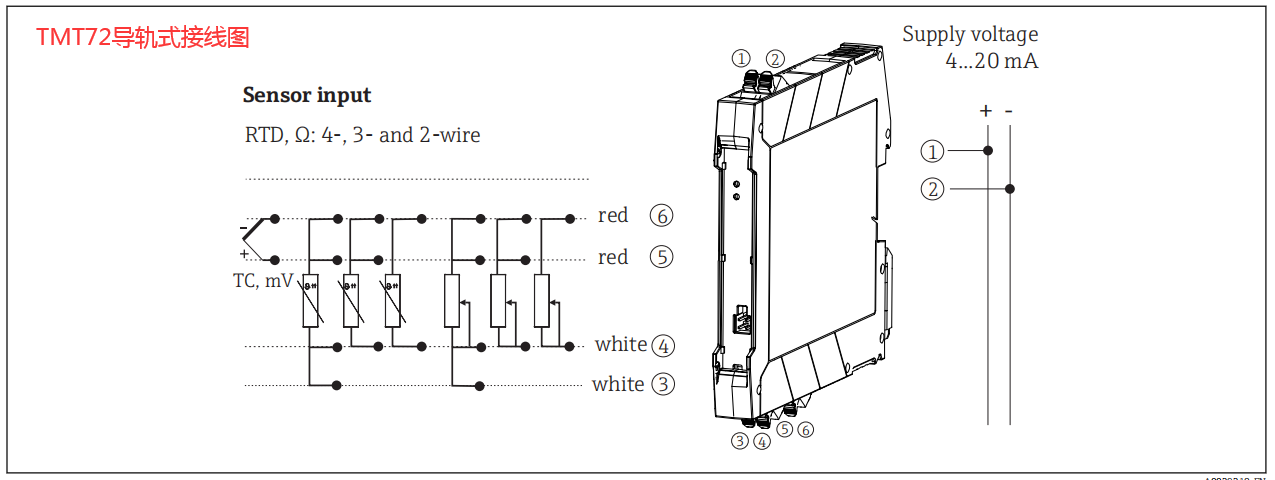

TMT72系列温度模块和导轨式接线方式一致。

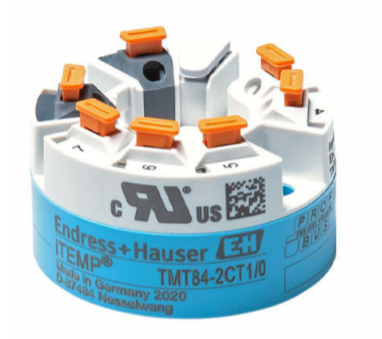

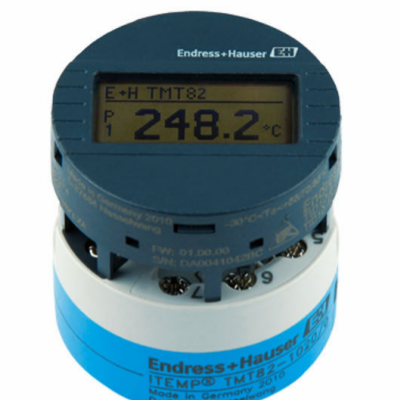

二、TMT82/TMT84/TMT85系列接线方式讲解:

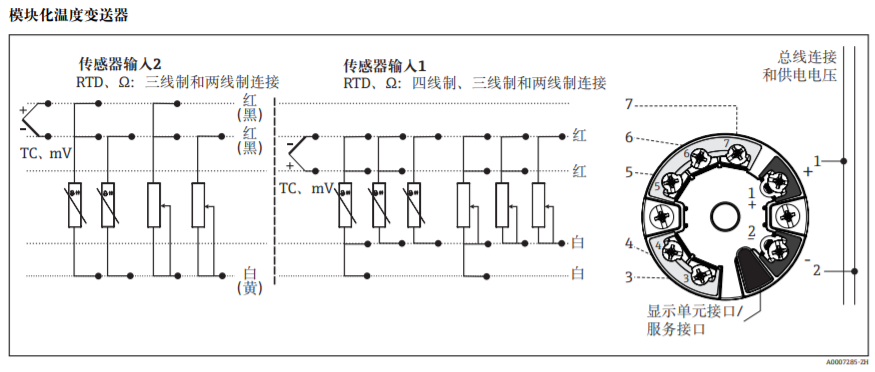

温度接线图

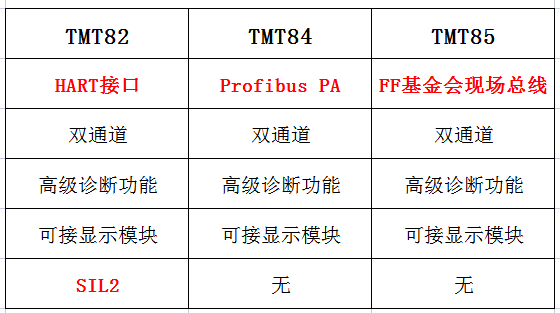

由上图可以看出这三个系列的区别。
它们都是可以同时接2路传感器的,
第一路可以接热电偶或(2、3、4)线制热电阻 ;
第二路可以接热电偶或(2、3)线制热电阻。
这三个系列接线方式一致,具体如下:
第一路接线:
热电偶:
正极接5,负极接6
二线制热电阻:接4和6端子;
三线制热电阻:一端接4,另-端两根线接5和6;
四线制热电阻:一端两根线接3和4 ,另一端两根线接5和6。
第二路接线:
热电偶:
正极接7,负极接 6
二线制热电阻:接3和6端子;
三线制热电阻:一端接3,另一端两根线接6和7。
注意:热电阻可反接。

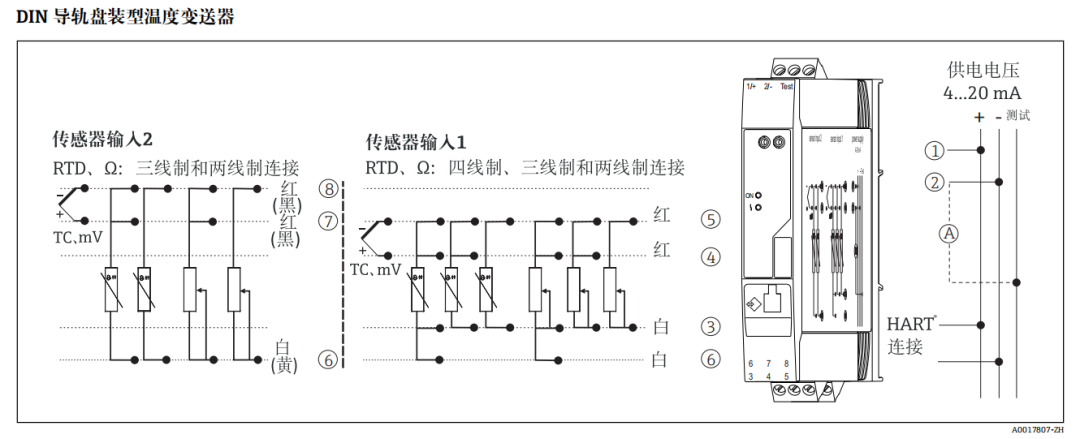

三、TMT82导轨式:
请注意:
TMT82导轨式温度和模块接线不一致
具体接线方式如下:
第一路接线:
热电偶:
正极接4,负极接5
热电阻:
二线制:接3和5端子;
三线制:一端接3,另一端两根线接4和5;
四线制:一端两根线接3和6,另一端两根线接4和5;
第二路接线:
热电偶:
正极接7,负极接8
热电阻:
二线制:接6和8;
三线制:一端接6,另一端两根线接7和8。
