248温度导轨式增强版,在型号后面加RK代码,表示HART 7协议,它符合 RoHS 合规性,外形尺寸将减少到 23.5 毫米的厚度,LED 指示灯可直观查看变送器/传感器的使用状况。
248导轨式增强版常用型号如下:
248RANARK
248RAI1RK
接线方式:
248增强版导轨式分上下二部份接线,

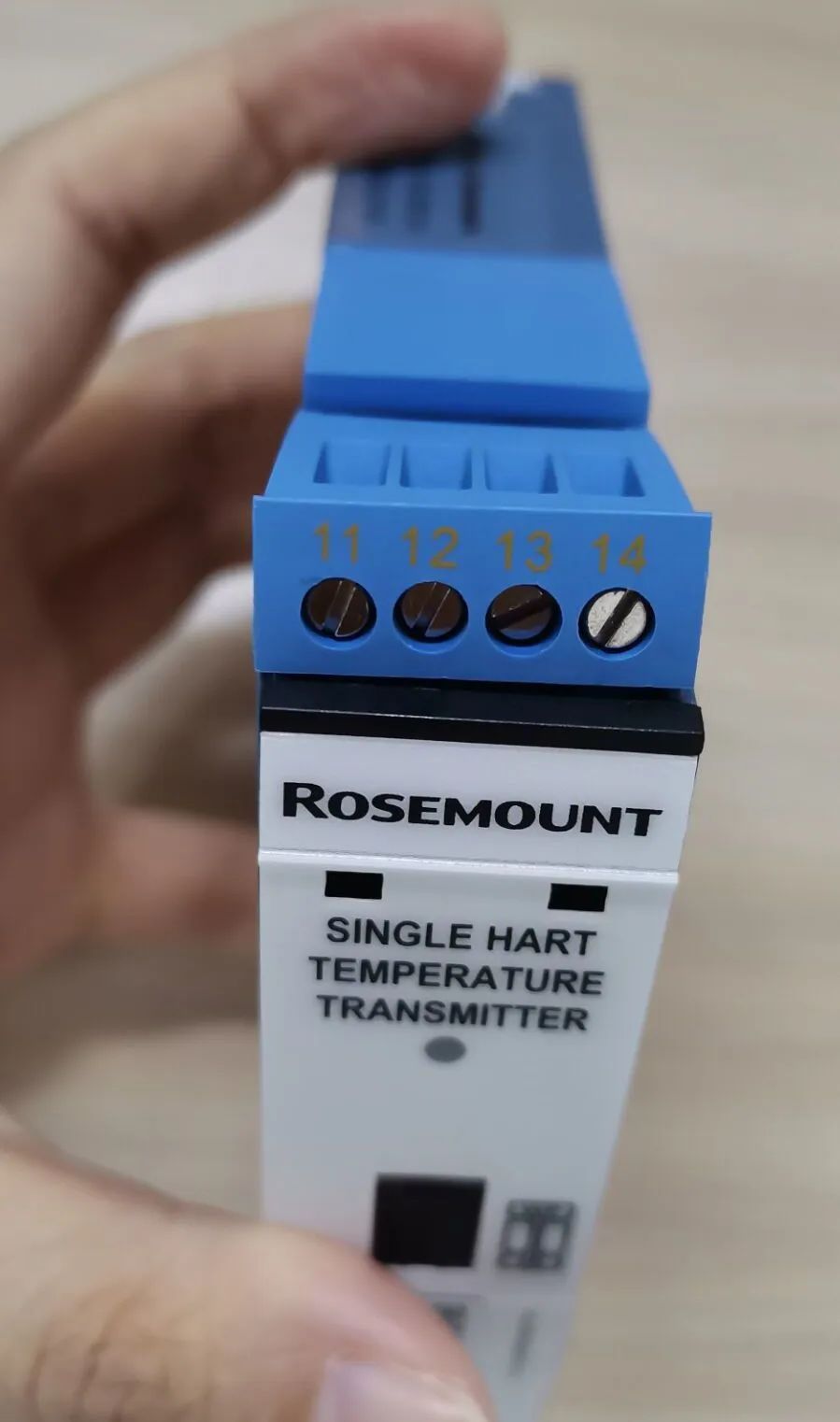

上面为24V电源接线部份(11、12、13、14)

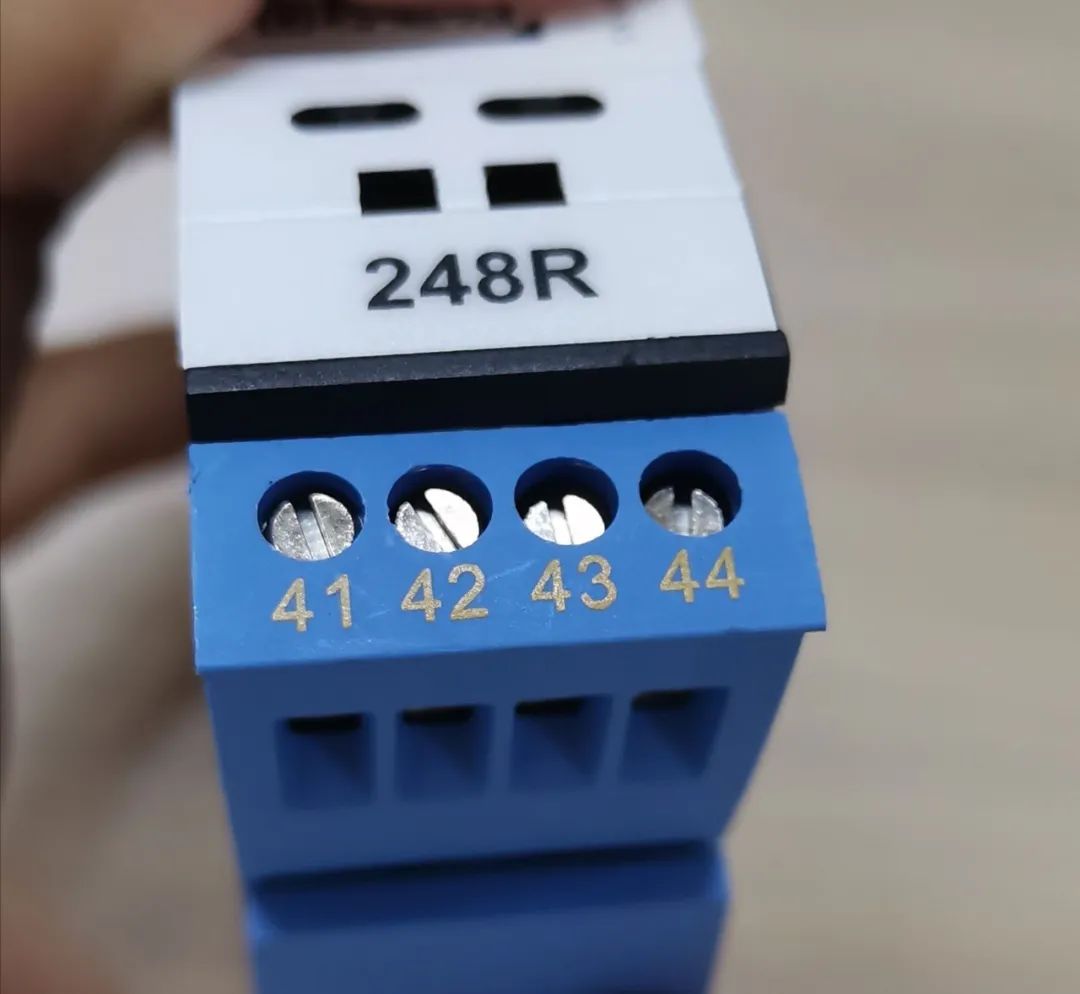

下面为传感器接线部份(41、42、43、44)

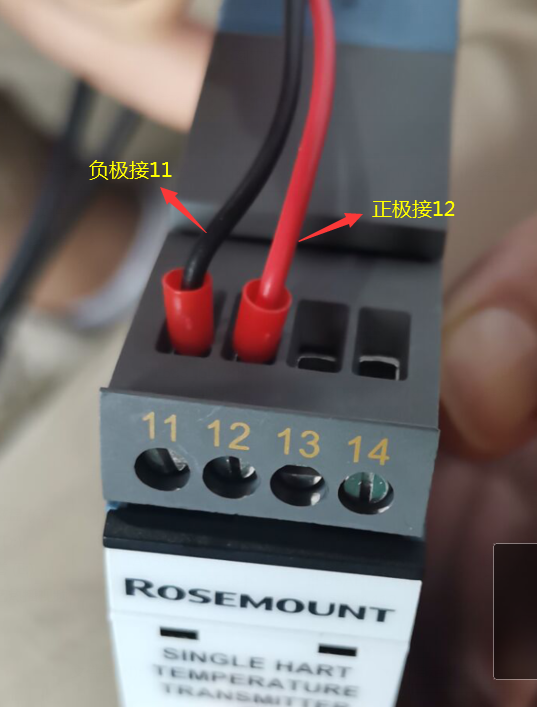

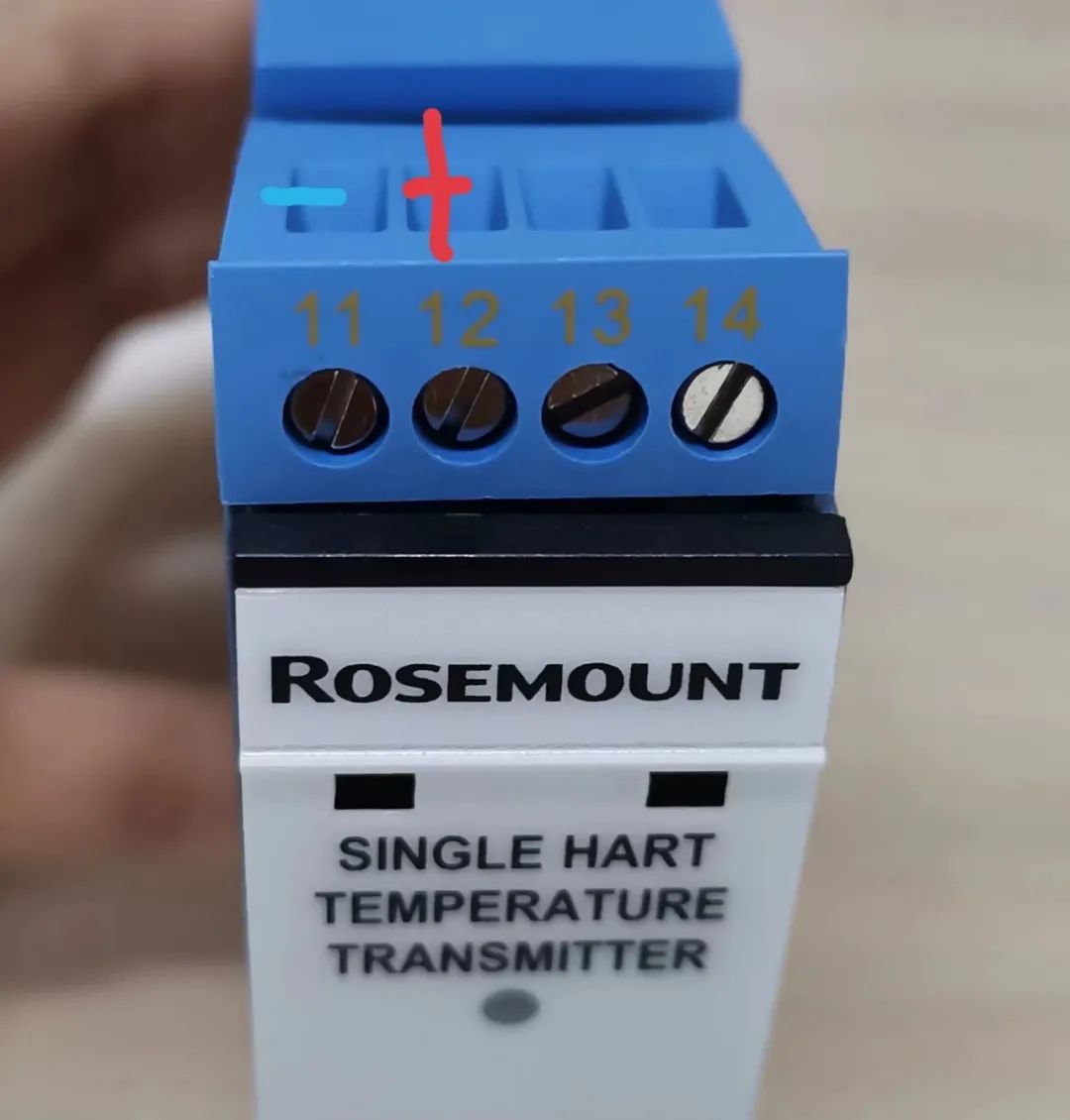

如图所示:电源接线(正极接12,负极接11)
传感器接线方式分为:热电阻和热电偶

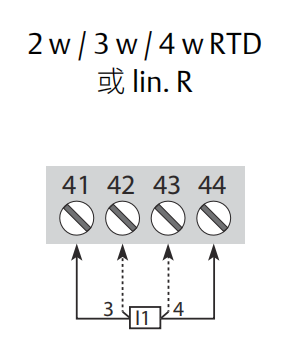

1、热电阻:
热电阻接线
二线制:一根接41,另一根44
三线制:相同颜色的二根接41、42,
另一根接44
四线制:同一颜色的二根接41、42,
另一颜色的二根接43、44
2、热电偶:

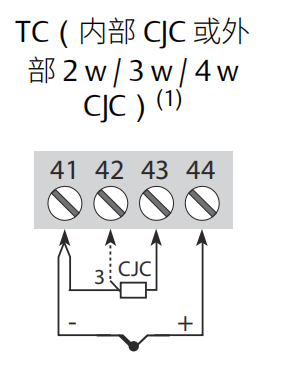

热电偶接线
热电偶接线必须注意正负极,
它只有二线制
正极接44
负极接41

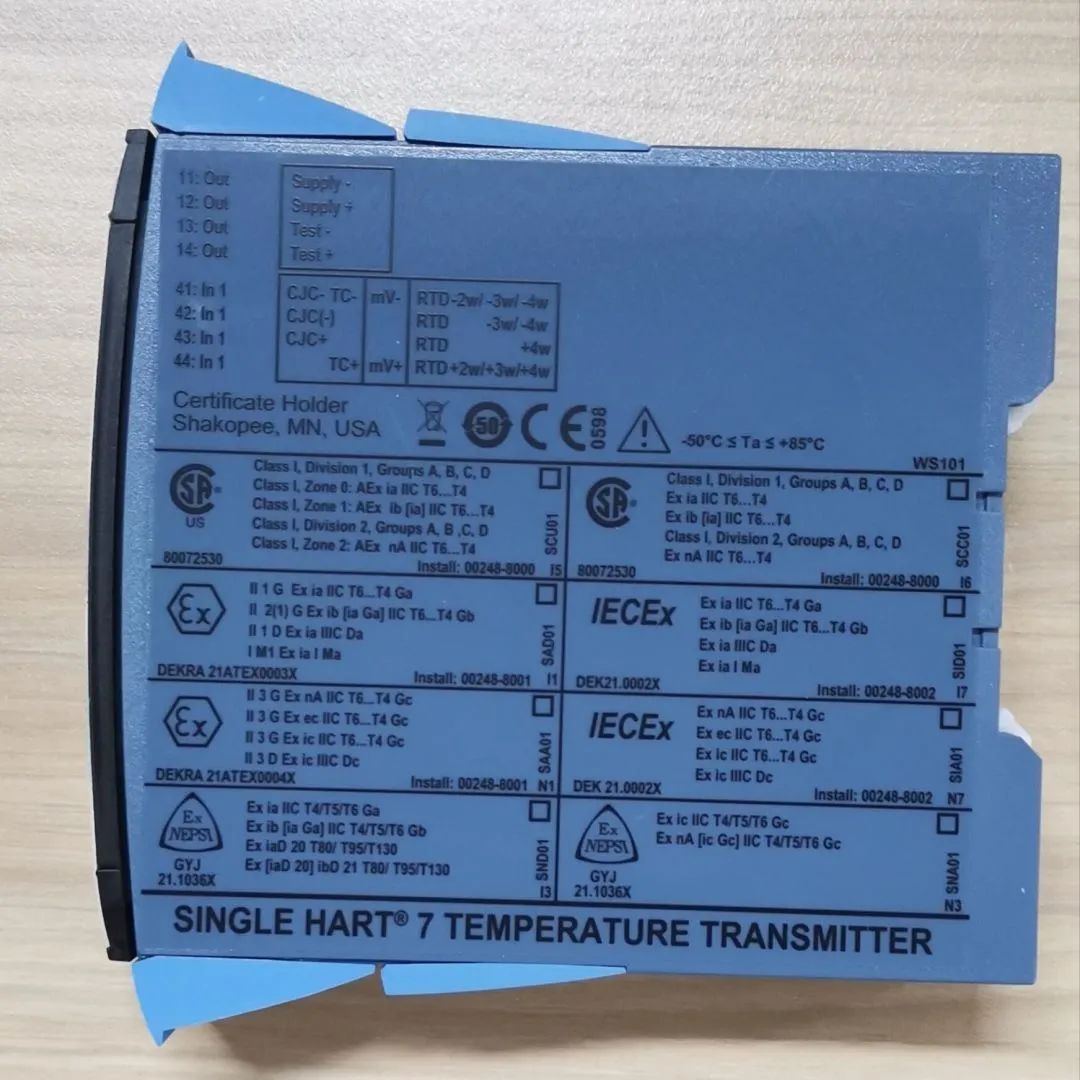

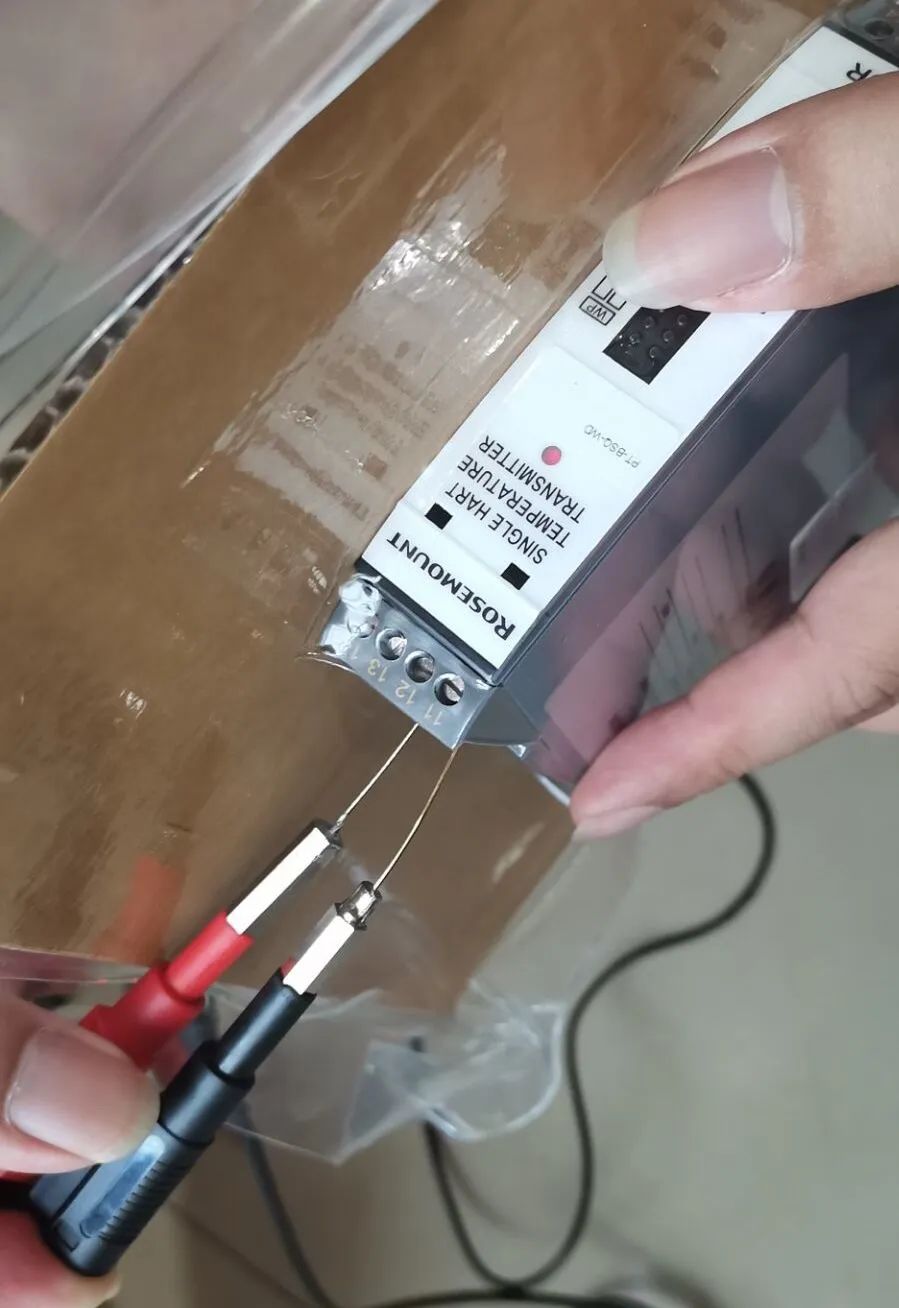

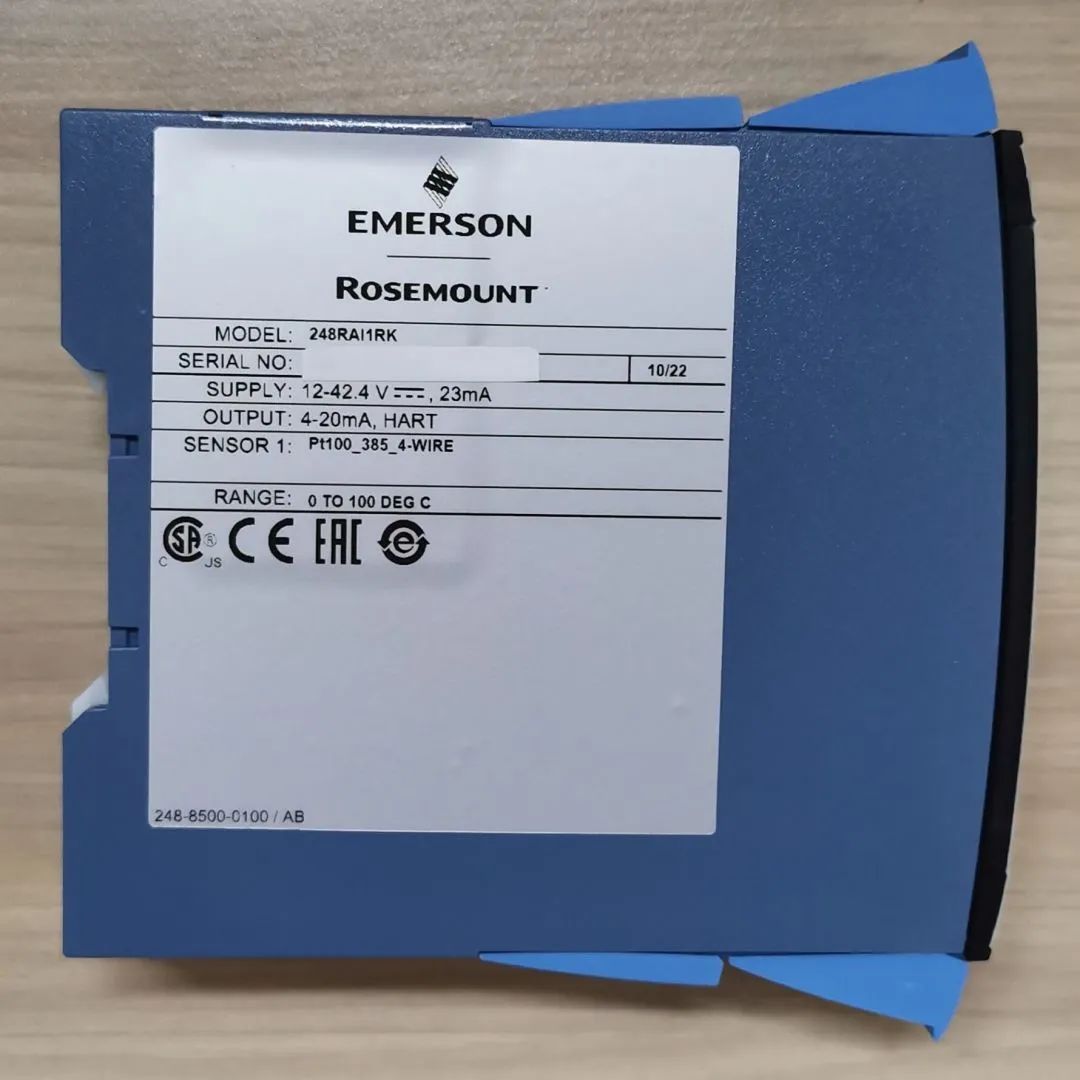

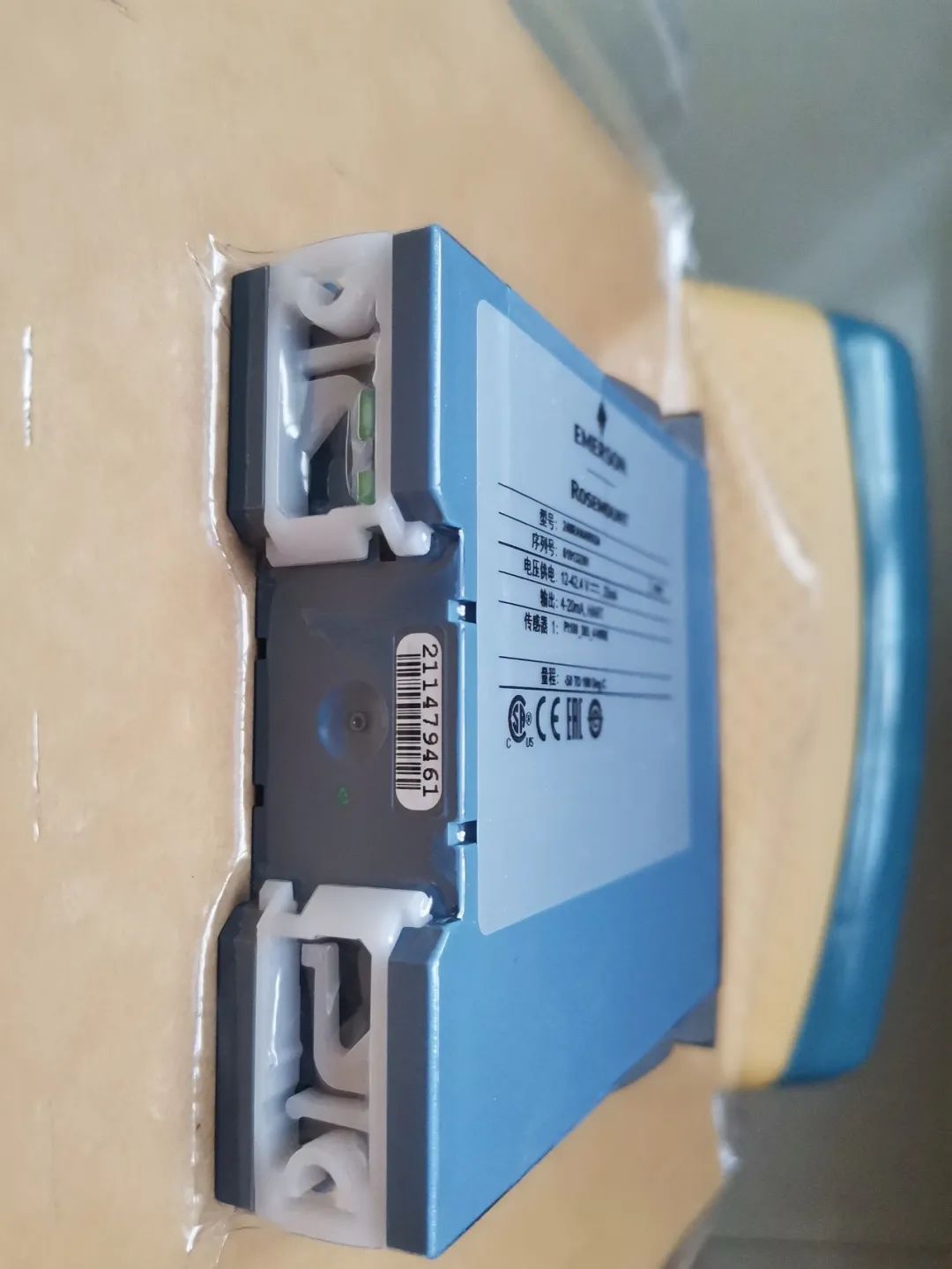

实物照片:
