现场显示单元上的诊断信息

诊断信息

报警状态下的测量值和诊断信息显示

设备的自监测系统进行故障检测，交替显示诊断信息和测量值单位。



状态信号：

F：

“故障(F)” 选项

发生设备错误。测量值不再有效。



C：

“功能检查(C)” 选项

设备处于维修模式（例如，在仿真过程中）。



S：

“超出规格(S)” 选项

设备正在测量：

• 超出技术规格参数（例如在启动或清洗过程中）

• 超出用户自定义设置（例如物位超出设置量程）



M：

“需要维护(M)” 选项

需要维护。测量值仍有效

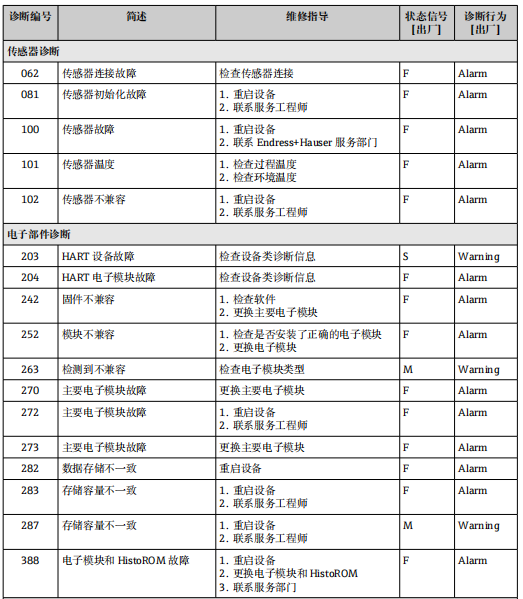

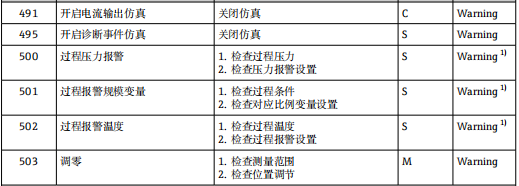

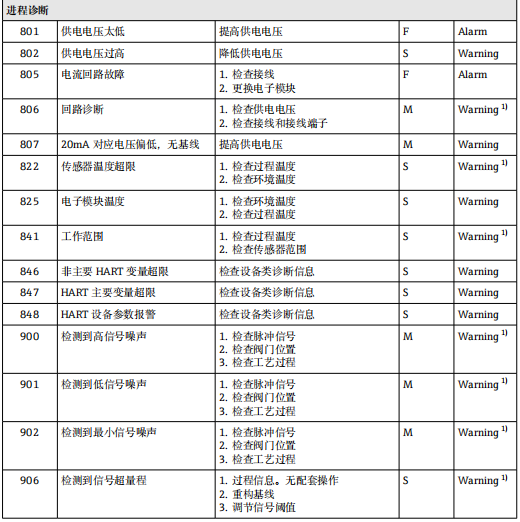

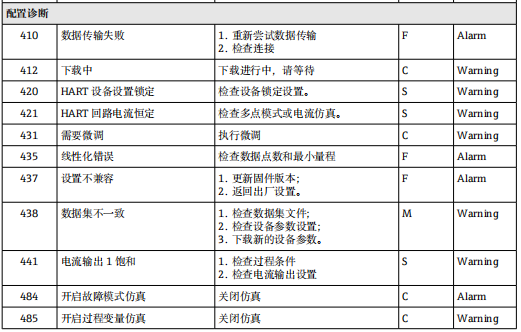

诊断代码查询：

常规故障排除

一、常见错误：



1、设备不响应

（1）可能的原因：供电电压与铭牌参数不一致

补救措施：正确接通电源



（2）可能的原因：电源极性错误

补救措施：正确连接极性



（3）可能的原因：电缆与接线端子间电气接触不良

补救措施：检查电缆连接；如需要，重新接线



（4）可能的原因：负载阻抗过高

补救措施：增大供电电压，满足最小端子电压要求



2、无显示值

•（1）可能的原因：显示单元电缆插头连接错误

补救措施：正确连接插头



•（2） 可能的原因：显示单元故障

补救措施：更换显示单元



二、补救措施

显示错误信息时，采取以下补救措施：

•1、检查电缆/电源

• 2、检查压力值的合理性

• 3、重启设备

• 4、执行复位（可能需要重新设置设备）

如果上述补救措施未能解决问题，请联系 Endress+Hauser售后中心。



三、其他测试

如果无法确定错误的根本原因，或者设备和应用程序均可能是问题根源所在，可以执行

以下附加测试：

1. 检查数字压力值（通过显示单元、等）。

2. 检查相关设备是否正常工作。如果数字压力值与预期压力值不一致，更换设备。

3. 打开仿真功能，检查中测得的电流输出值。如果电流输出与仿真值不一致，则更换

主要电子部件。



四、发生故障时的输出响应

发生故障时，输出电流值不超过 3.6 mA（工厂设置为 3.6 mA）。

最小报警电流为 3.6 mA，可以设置最大报警电流（21.5 … 23 mA）
