阀门问题的诊断及维修特别昂贵，现场技术人员通常需要拆下阀门以调查故障，而拆除阀门进行检查。通常意味着生产停车。对于更为复杂的故障维修，技术人员通常需对阀门解体以确定故障的根本原因，而这又常常会导致阀门的进一步损坏，从而花费更多的时间以及进行更昂贵的维修。

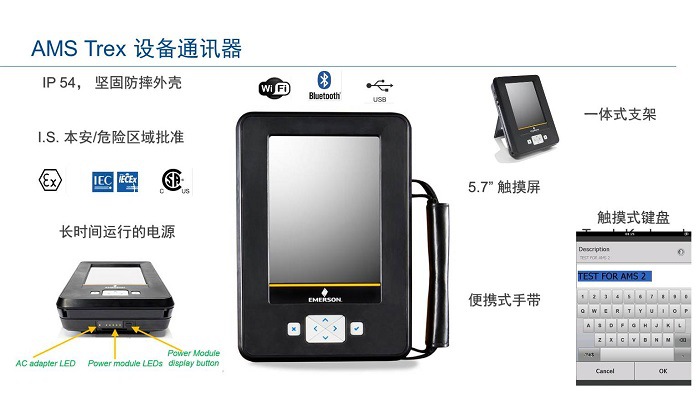

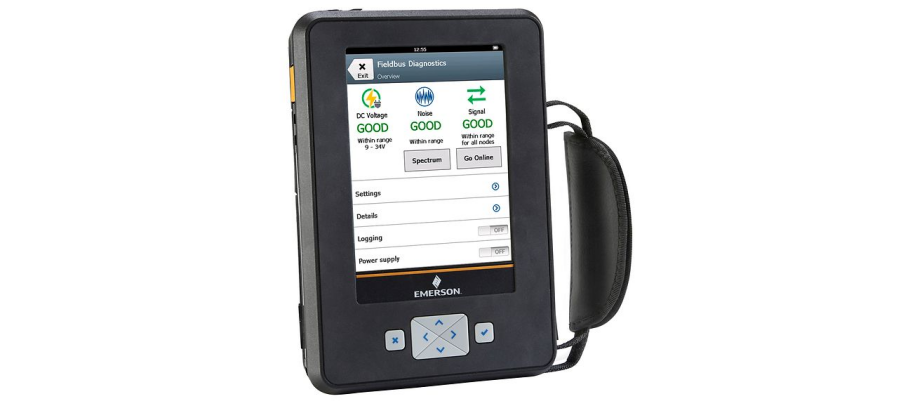

使用 Trex 单元上的 ValveLink Mobile 应用程序，您可以在现场执行阀门诊断，如阀门特性、动态误差带、PD 一键扫描和阶跃响应，而无需拆下阀门或执行侵入性故障排除步骤。ValveLink Mobile 支持HART 和 FF 型 Fisher®FIELDVUETM 数字阀门定位器， 提供易于理解和使用的直观用户界面。Trex 通讯器的大触摸屏将使您能更加容易地看清所有阀门的诊断详情。

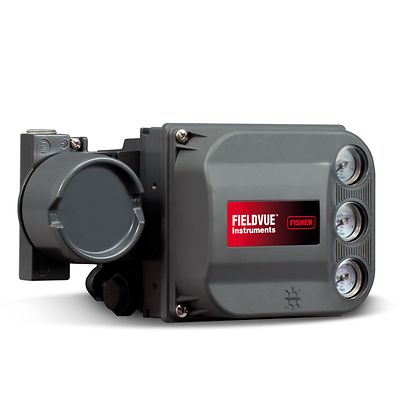

场景示例：新安装的DVC6000定位器需要快速配置。

• 步骤：

  1. 进入“Setup & Diag” >“Auto Setup”。

  2. 参数输入示例：

     • 执行机构类型：选择“Double Acting”（双作用气缸，需双向供气）。

     • 阀门类型：选择“Rotary”（旋转阀，如球阀或蝶阀）。

     • 作用方向：选择“Reverse”（反作用，即信号增加时阀门关闭）。

     • 气源压力：输入“80 psi”（根据实际气源压力填写）。

  3. 自动执行：

     • TREX会驱动阀门从全关到全开，记录机械行程和反馈杆角度。

     • 注意<：此时阀门会快速动作，需确认周围无人员靠近。

  4. 保存配置<：点击“Send”，将参数写入定位器。

场景示例：阀门实际开度与信号不符（如20mA时阀门仅开到80%）。

• 步骤：

  1. 进入“Calibration” >“Travel Calibration”。

  2. 全关标定（0%）：

     • 输入4mA信号，手动旋转阀门到全关位置。

     • 点击“Confirm”，TREX记录当前反馈杆角度。

  3. 全开标定（100%）：

     • 输入20mA信号，手动旋转阀门到全开位置。

     • 点击“Confirm”，TREX计算行程范围。

  4. 验证：

     • 输入12mA（50%信号），观察阀门是否停在中间位置。若偏差超过±1%，需重新标定。

场景示例：阀门动作过快导致震荡。

• 步骤：

  1. 进入“Tuning” >“Dynamic Response”。

  2. 调整参数：

     • Gain（增益）：降低增益值（如从3.0改为1.5），减少阀门响应速度。

     • Damping（阻尼）：增加阻尼值（如从0.2s改为0.5s），抑制震荡。

  3. 测试效果：

     • 输入阶跃信号（如从30%到70%），观察阀门动作是否平稳。若仍震荡，继续降低增益。






场景示例：阀门卡涩报警（“Stem Blocked”）。

• 步骤：

  1. 进入“Diagnostics” >“Alarm History”，查看报警记录。

  2. 分析原因：

     • 检查气源压力是否低于设定值（如气源压力不足80 psi）。

     • 检查机械连接是否卡阻（如反馈杆变形或阀杆生锈）。

  3. 解决方案：

     • 清洁阀杆并润滑，重新执行“Travel Calibration”。

     • 若气源压力不足，调整减压阀至80 psi。

场景示例：验证阀门在故障状态下的安全动作。

• 步骤：

  1. 进入“Simulation” >“Analog Input”。

  2. 模拟信号测试：

     • 输入3.8mA（低于4mA）：观察阀门是否触发“Low Signal” 报警并移动到故障安全位置（如全关）。

     • 输入22mA（高于20mA）：观察是否触发“High Signal” 报警。

  3. 恢复：退出模拟模式，阀门自动返回正常控制。

场景示例：更换反馈杆后需重新配置角度。

• 步骤：

  1. 进入“Configuration” >“Feedback Linkage”。

  2. 输入参数：

     • Linkage Length（反馈杆长度）：根据实际测量输入（如50mm）。

     • Rotation Angle（旋转角度）：输入阀门全开时的反馈杆角度（如90°）。

  3. 验证：手动移动阀门，检查TREX显示的反馈角度与实际是否一致。

案例1：调节阀动作缓慢

• 现象：阀门从全关到全开需10秒，工艺要求5秒内完成。

• 操作：

  1. 进入“Tuning”>“Dynamic Response”。

  2. 将Gain从1.0提高到2.5，Damping从0.5s降至0.2s。

  3. 测试后阀门响应时间缩短至4秒，但出现轻微震荡，最终将阻尼调整为0.3s。

案例2：阀门开度与DCS显示不一致

• 现象：DCS显示60%开度，实际阀门开度为50%。

• 操作：

  1. 进入“Travel Calibration”，重新标定0%和100%。

  2. 发现全开时反馈杆角度偏差5°，手动校正后保存。

  3. 测试DCS信号与阀门开度一致。

注意事项（关键细节）

1. HART通讯失败处理：

   • 检查回路阻抗（需250Ω）、线缆连接是否松动。

   • 确认DVC6000的HART地址是否为0（默认值）。

2. 参数备份与恢复：

   • 调试前通过“Save Configuration”备份当前参数。

   • 若调试失败，选择“Restore Defaults”恢复出厂设置。

3. 机械保护：

   • 自动整定时，阀门可能快速动作，需提前固定执行机构支架。
