本期内容简述TREX在644双传感器设备上的应用，使用TREX调644S双支温度的分度号S和量程。

（一）设置644双传感器的线制和分度号

1. 打开现场通讯器
2. 接通电源进入点击组态
3. 在Configure -->轻触Guided Setup（引导设置）-->轻触Configure Sensor(s) （配置传感器）
4.  -->选择Configure Both Sensor the Same（将两个传感器配置为相同）点击确定（提示：Note-Any further settings made will apply to both Sensor（注：所做的任何进一步设置将适用于传感器）点击确定）

5.接下来设置分度号为S

进入Selsct Sensor Type：(pt50,a=391) 在分度类型列表上-->选择T/C type s）确定

-->在Sensor Connection set to 2 wire(传感器连接设置为2线) 点击确定

6.另外我们进入高级传感器选项，

-->点击 Set Advanced Sensor Options（设置高级传感器选项）确定

-->设置温度单位Select Engineering Units:，轻触degC确定-->确定

7.进入阻尼设置，

Sensor Damping:Note -Allowable damping values are 0 seconds, 0.5 to 32 seconds for a single

（传感器阻尼：注意 -允许的阻尼值为0秒，单个阻尼值为0.5到32秒。）

--> 我们设置为5秒-确定

8.另外我们可以在进入系统查看是否设置成功：

--> 轻触Enable(default) （启用默认），确定

-->轻触Display Sensor Connections（显示传感器连接）确定

9.进入Configure  Sensor（s）（配置传感器）可以看具体设置的数据，这样我们就设置成功

最后轻触Exit退出。

（二）TREX设置644S双传感器温度范围

1.  回到组态界面，-->轻触Manual Setup （手动设置） 设置量程范围.

-->轻触Analog Output（模拟输出）

2. -->轻触Primary  Varibale Configuration（主变量配置）

比如我们设置为0-1500℃

3. -->轻触Upper Range Value 上限设置为 1500℃

-->轻触发送，击确定 就已经设置好了.

图文操作如下：

（一）设置644双传感器的线制和分度号

变送器连接后，打开应用程序，请触击 Trex 主页屏幕上的现场手持通讯器图标，详细步骤如下：

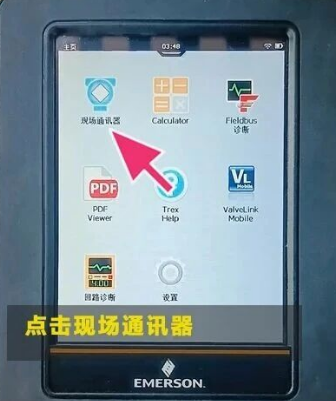

01、点击现场通讯器

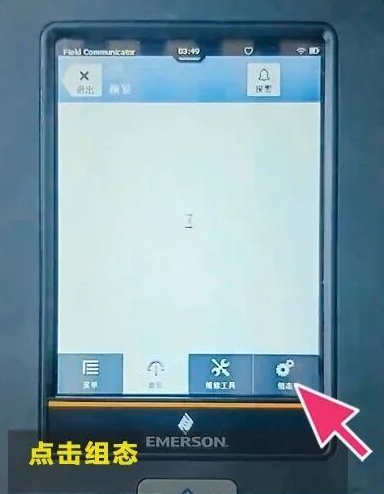

02、接通电源进入点击组态

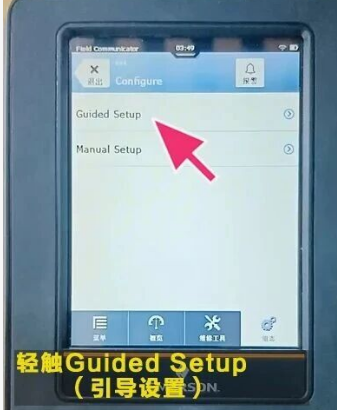

03、在Configure -->轻触Guided Setup（引导设置）

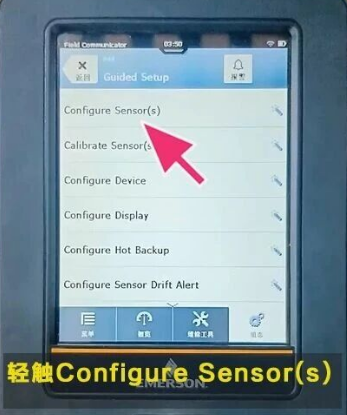

04、轻触Configure Sensor(s) （配置传感器）点击确定。

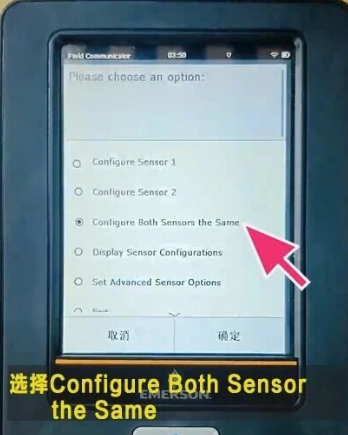

05、选择Configure Both Sensor the Same（将两个传感器配置为相同）点击确定

提示：Note-Any further settings made will apply to both Sensor（注：所做的任何进一步设置将适用于传感器）点击确定

06、接下来设置分度号为S

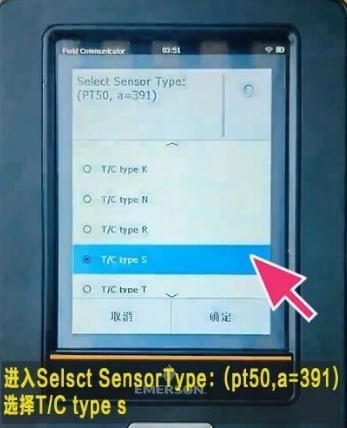

进入Selsct Sensor Type：(pt50,a=391) 在分度类型列表上-->选择T/C type s 确定

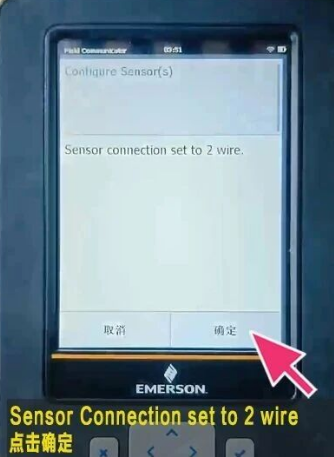

07、在Sensor Connection set to 2 wire(传感器连接设置为2线) 点击确定

08、另外我们进入高级传感器选项，如设置单位、阻尼和瞬态滤波器，还是完成传感器设置等

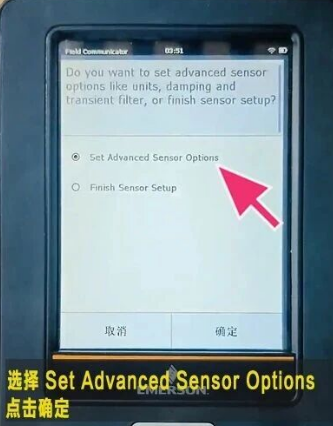

-->点击 Set Advanced Sensor Options（设置高级传感器选项）确定

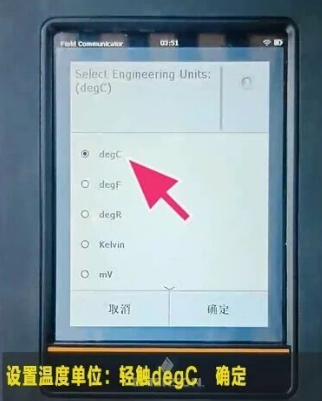

09、设置温度单位Select Engineering Units:，轻触degC确定-->确定

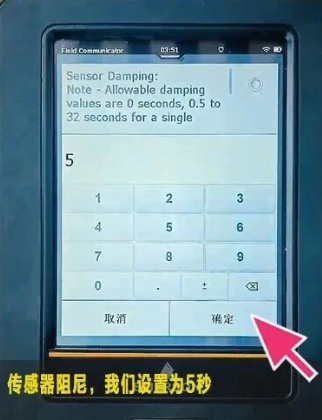

10、进入阻尼设置，

Sensor Damping:Note -Allowable damping values are 0 seconds, 0.5 to 32 seconds for a single

（传感器阻尼：注意 -允许的阻尼值为0秒，单个阻尼值为0.5到32秒。）

--> 我们设置为5秒-确定

11、另外我们可以在进入系统查看是否设置成功：

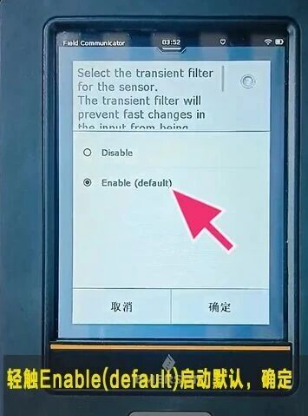

--> 轻触Enable(default) （启用默认），确定

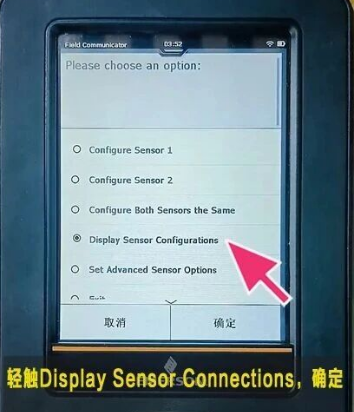

12. 轻触Display Sensor Connections（显示传感器连接）确定

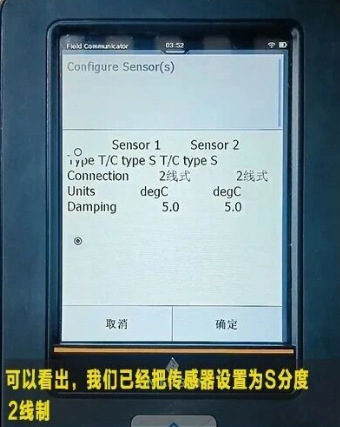

13. 进入Configure  Sensor（s）（配置传感器）可以看具体设置的数据，这样我们就设置成功

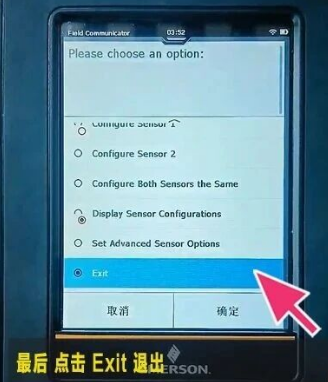

14. 最后轻触Exit退出。

（二）TREX设置644S双传感器温度范围

接下来我们设置温度量程范围，比如设置下线是0℃，上限是1500℃。

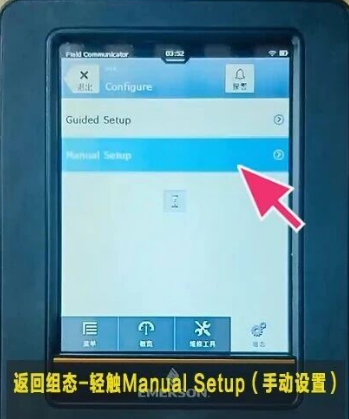

01、 回到组态界面，-->轻触Manual Setup （手动设置） 设置量程范围

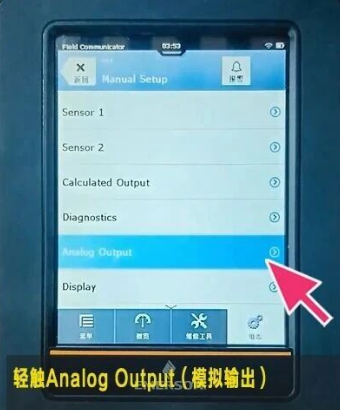

02、轻触Analog Output（模拟输出）

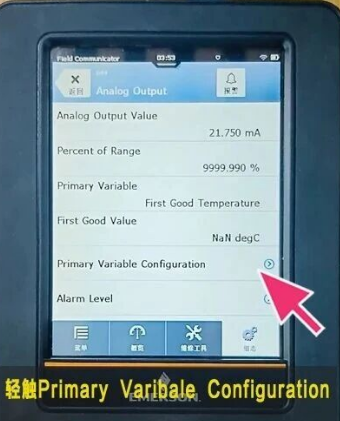

03轻触Primary  Varibale Configuration（主变量配置）

04现在开始设置温度范围：

比如我们设置为0-1500℃

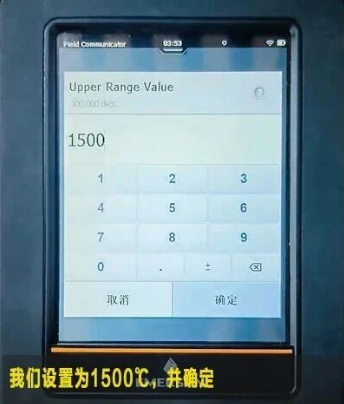

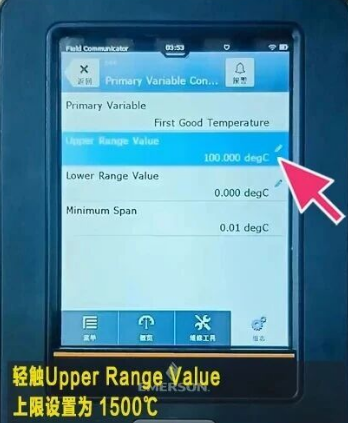

轻触Upper Range Value 上限设置为 1500℃

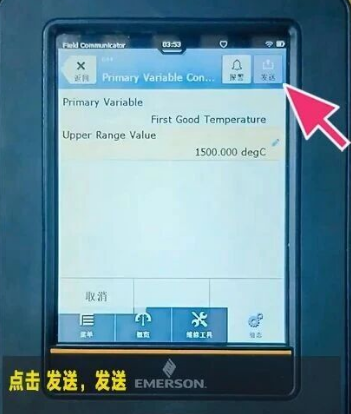

05->轻触发送

这样我们就设置好温度范围是

0-1500℃，温度量程设置完毕。
