本期内容简述如何用TREX设置3051DP显示屏上轮换显示KPA和PSI值。

参考实例：

TREX通讯器+

罗斯蒙特差压变送器3051DP2A62A1AB4M5HR5

设置3051DP显示屏上轮换显示KPA和PSI值

详细操作指引

（一）设置换算变量，设置显示单位为psi及压力值。

变送器连接后，打开应用程序，请触击 Trex 主页屏幕上的现场手持通讯器图标，详细步骤如下：

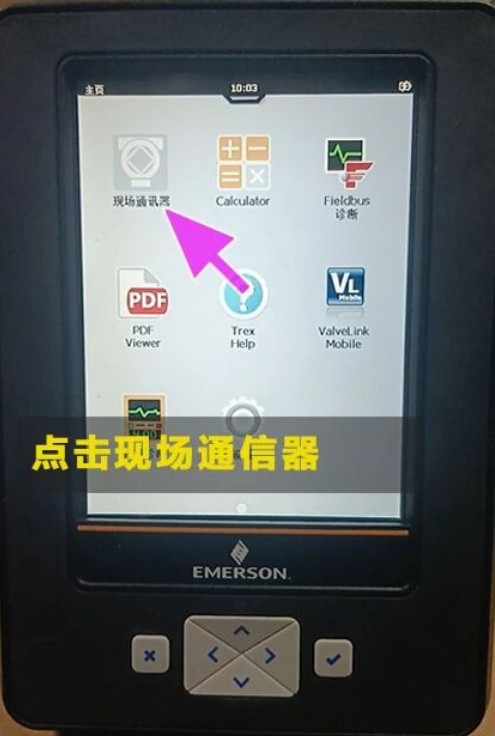

1、点击现场通讯器

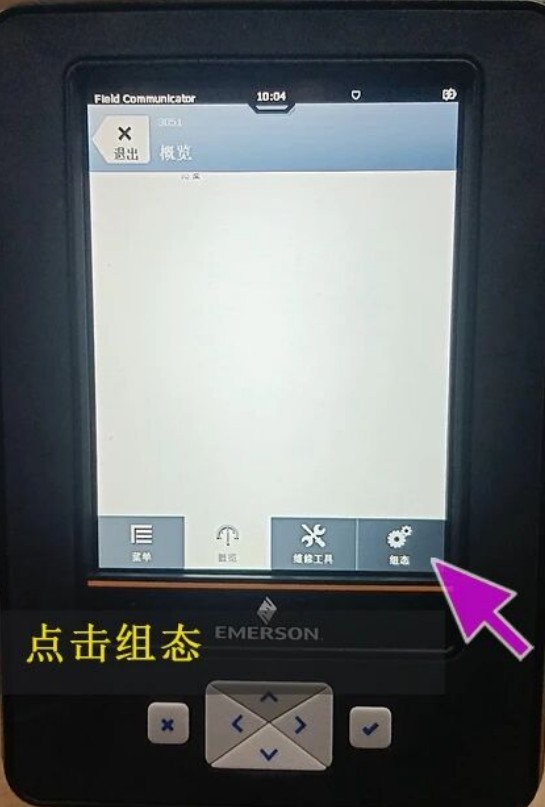

2、接通电源进入---点击组态

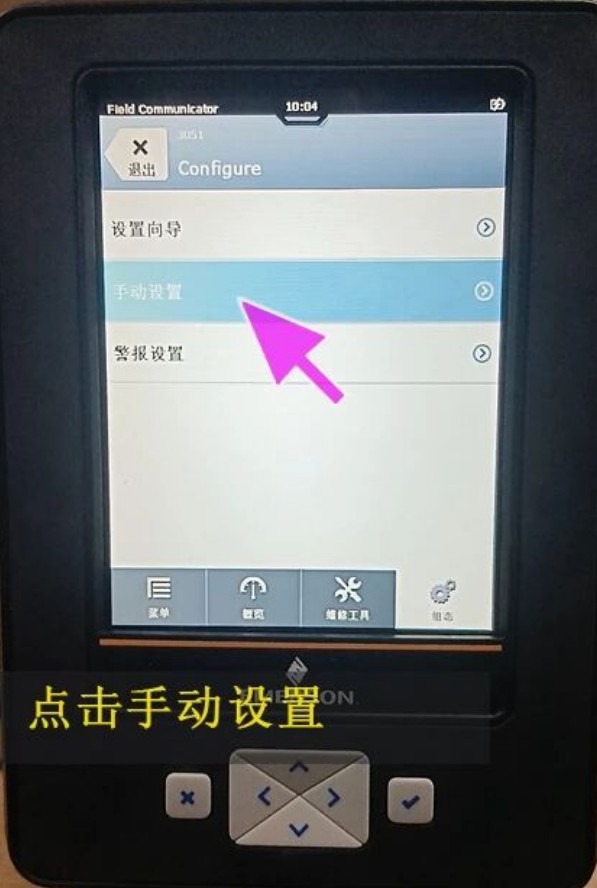

3、点击手动设置

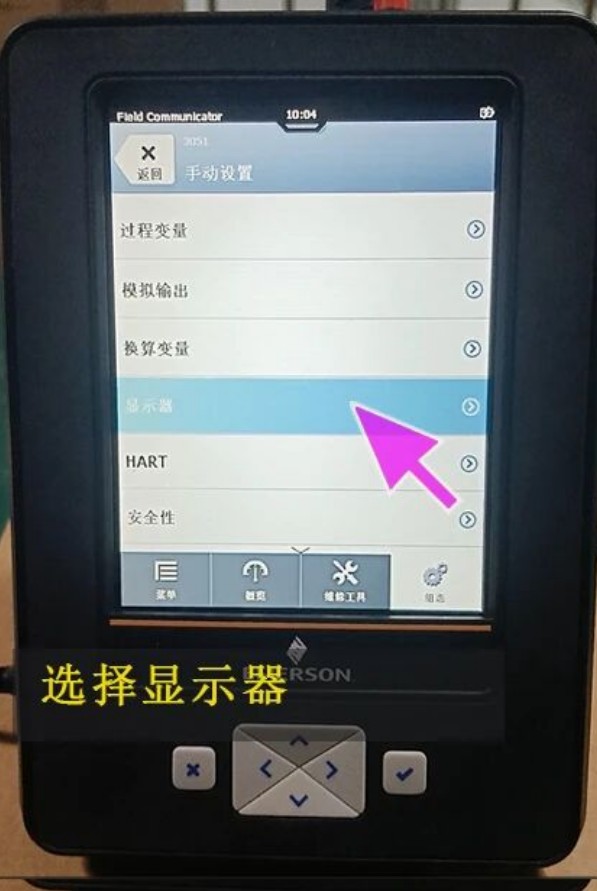

4、选择显示器

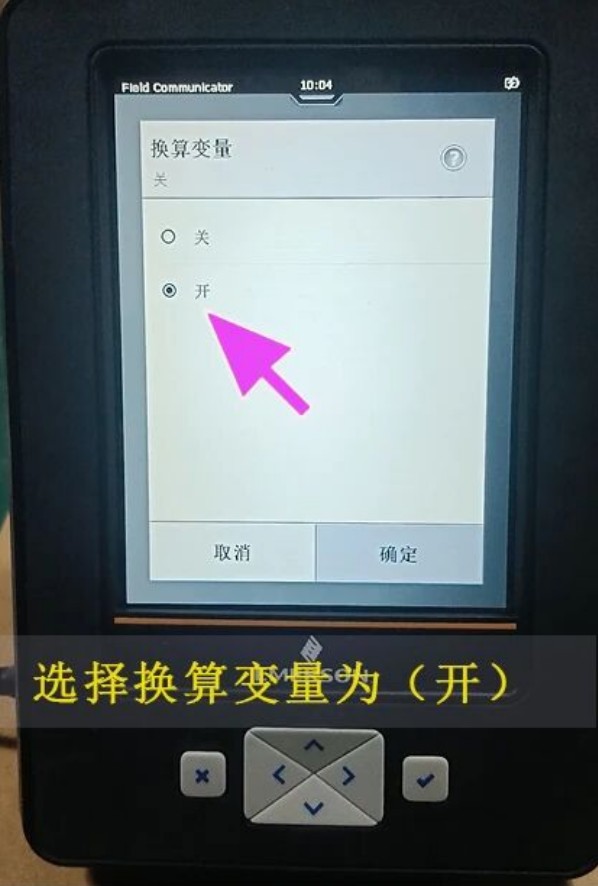

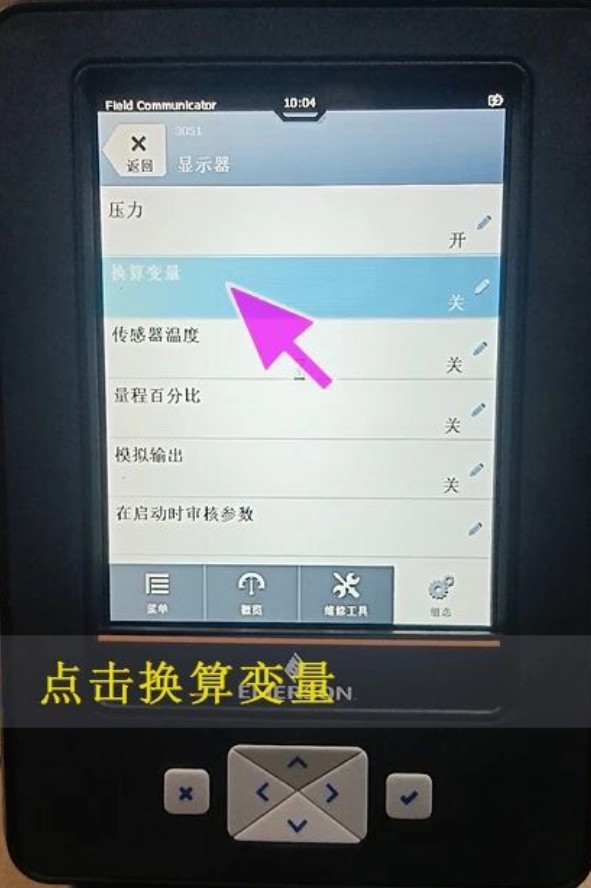

5、点击换算变量---选择换算变量为（开）--点击确定

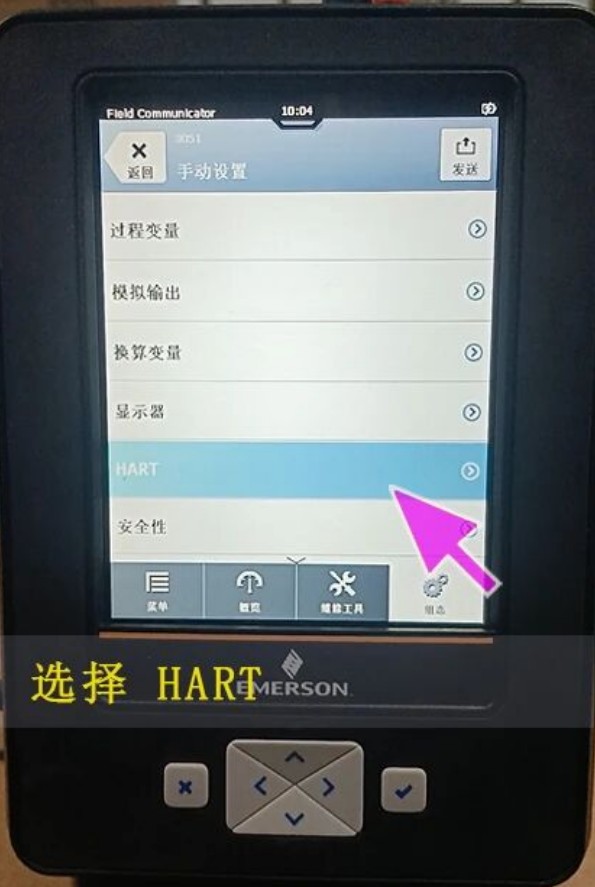

6、点击返回后, 选择HART

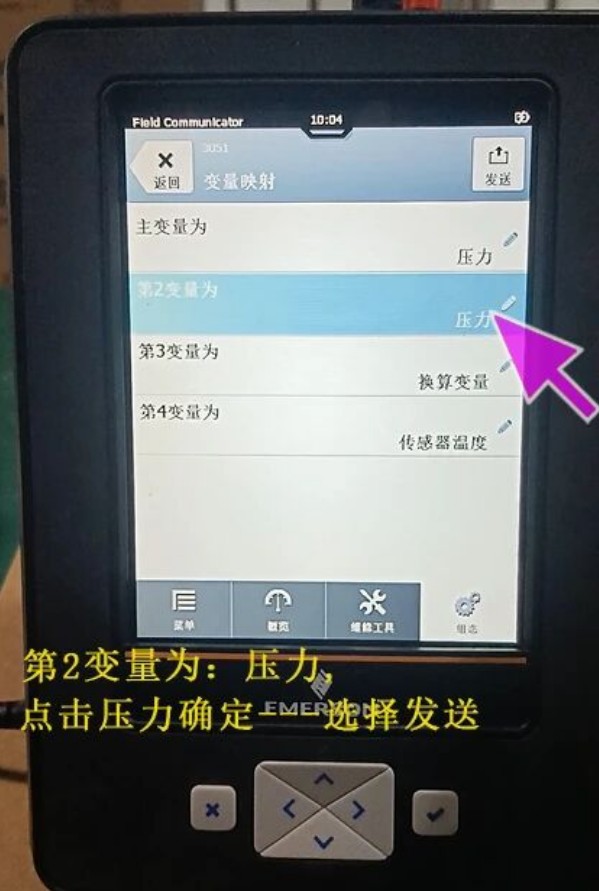

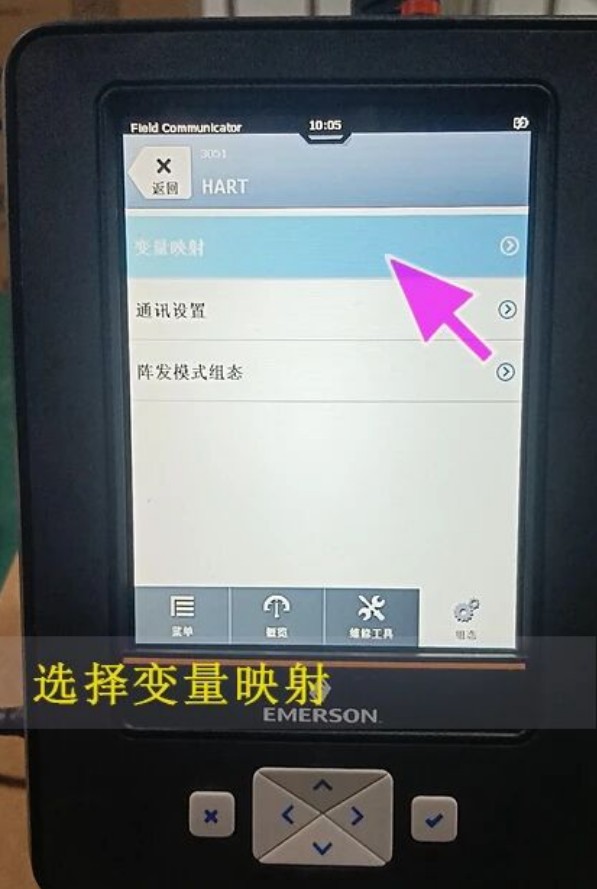

7、选择变量映射，在变量映射，第2变量为：压力，点击压力确定---选择发送--- 点击发送

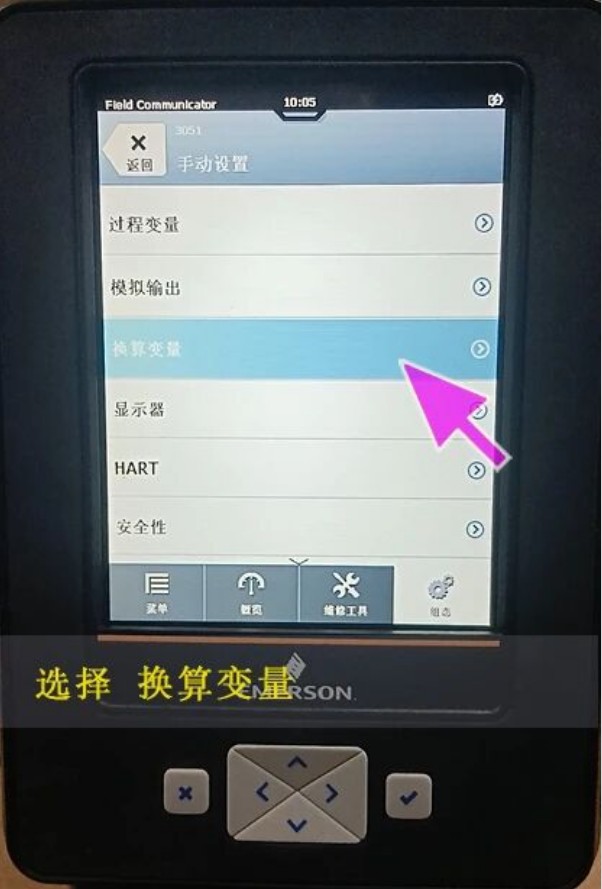

8、点击返回到手动设置， 选择换算变量

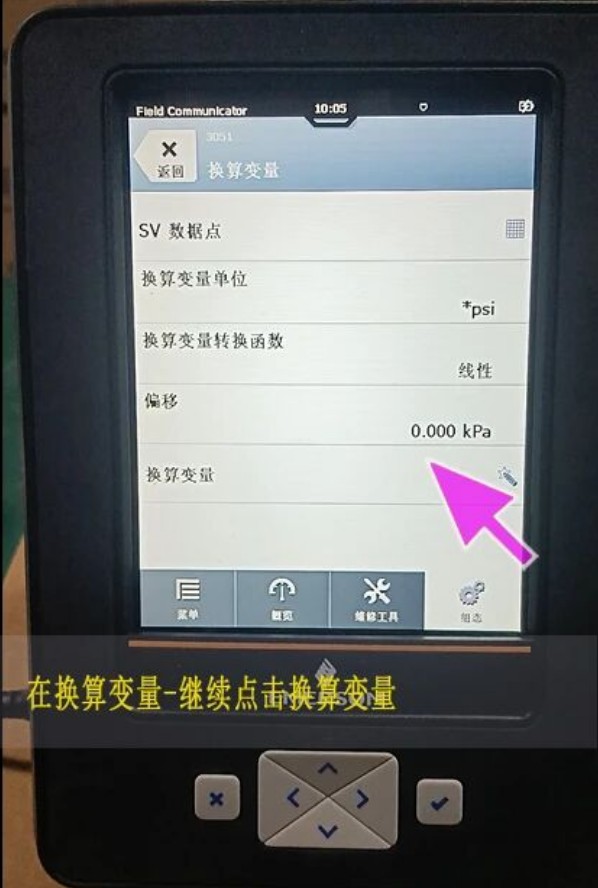

9、在换算变量--继续点击换算变量

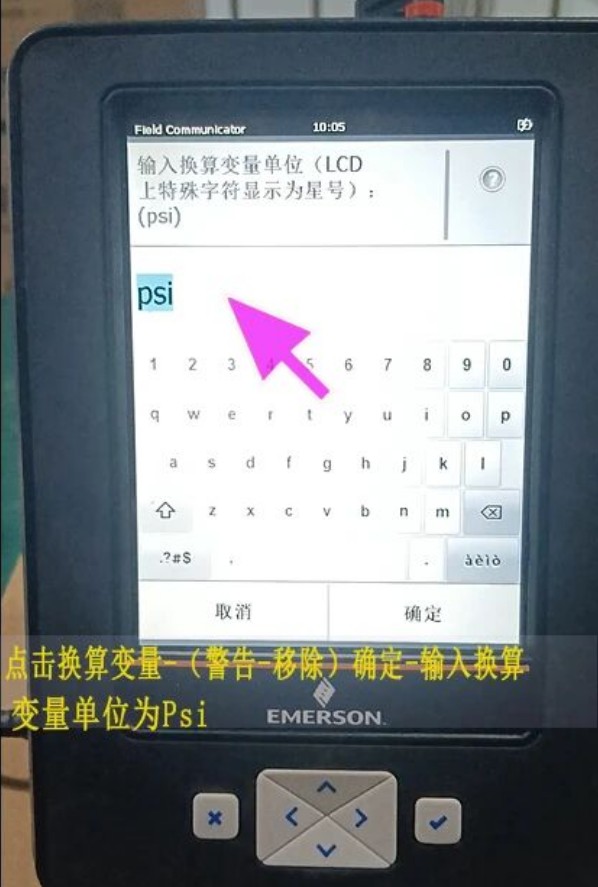

10、点击换算变量--（警告-移除）确定--输入换算变量单位（LCD上特殊字符显示为*）Psi，确定

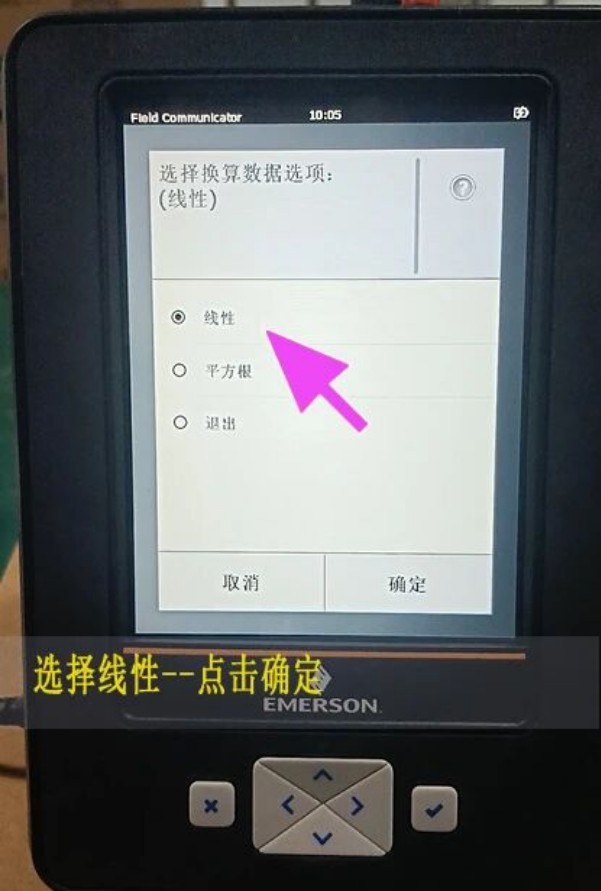

11、选择换算数据选项（线性）：（线性/平方根） 选择线性--点击确定

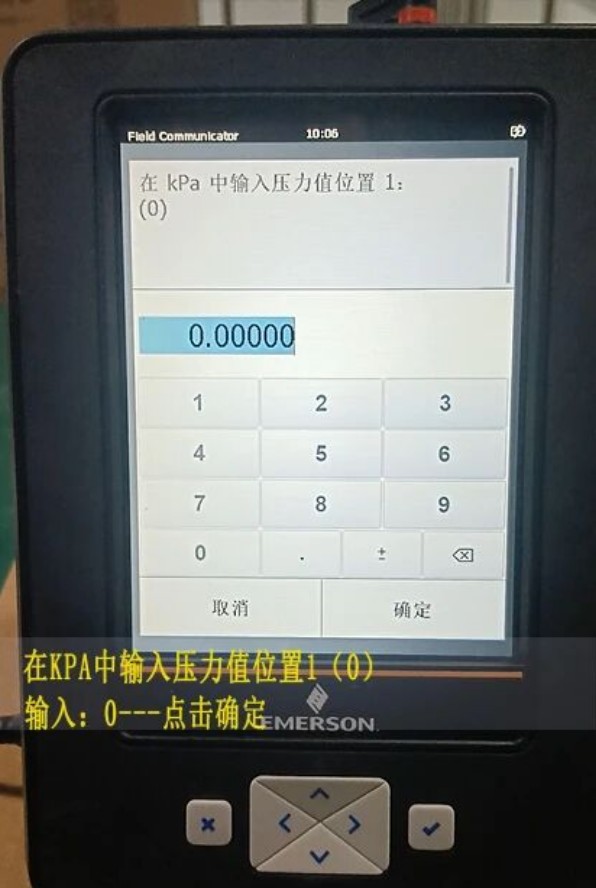

12、在KPA中输入压力值位置1（0）：输入：0---点击确定

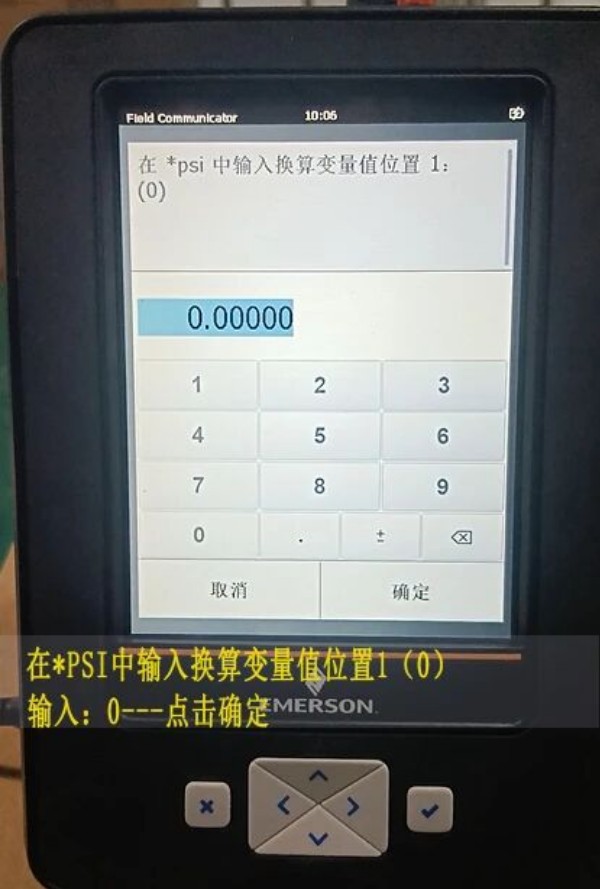

13、在*PSi中输入换算变量值位置1（0）：输入0---点击确定



tips

在*PSI中输入换算变量值位置2：此处输入PSI单位的上限值（10Kpa=1.45Psi）

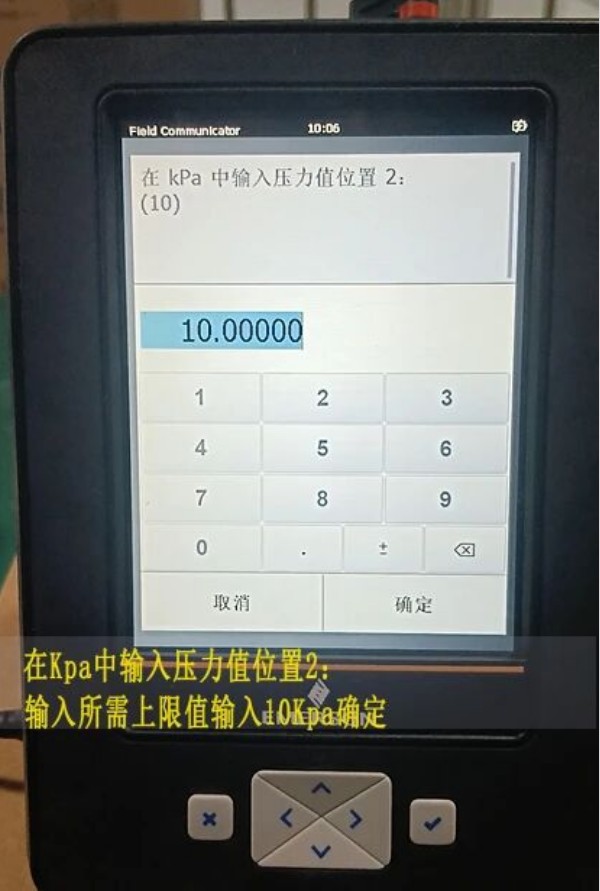

14、在Kpa中输入压力值位置2：此处输入所需上限值输入10Kpa确定

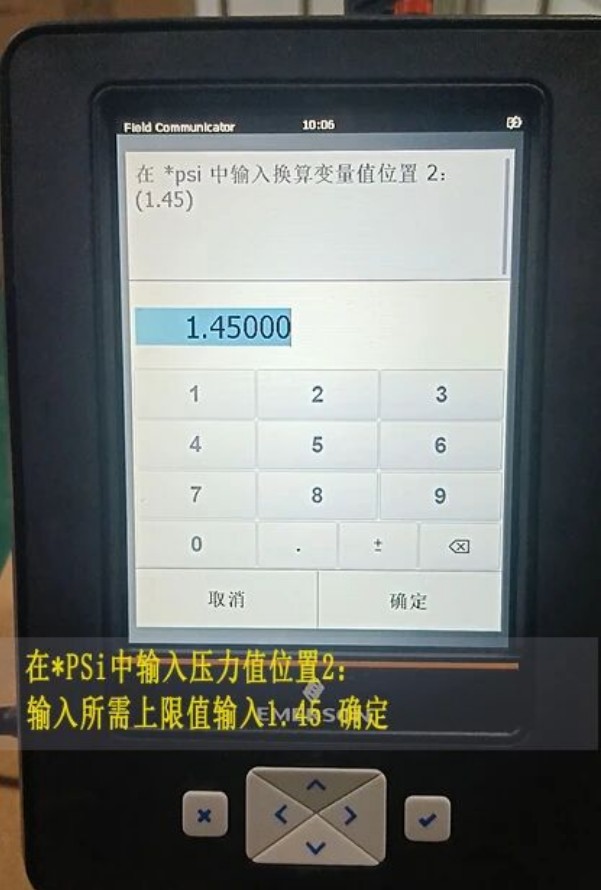

15、在*PSi中输入压力值位置2：此处输入所需上限值输入1.45 确定

（二）在维修工具变量概要即可查看轮换显示Kpa和PSi值

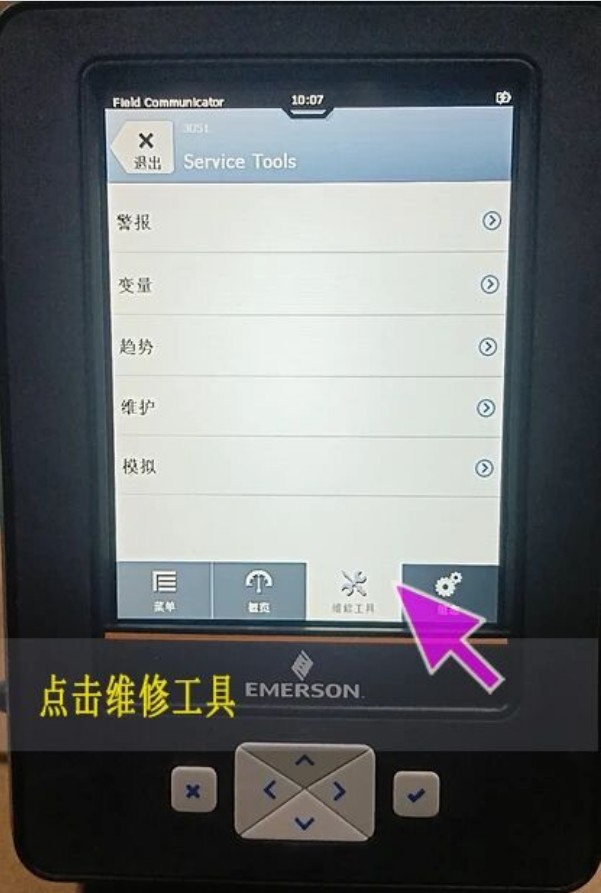

1、点击维修工具

2、点击变量

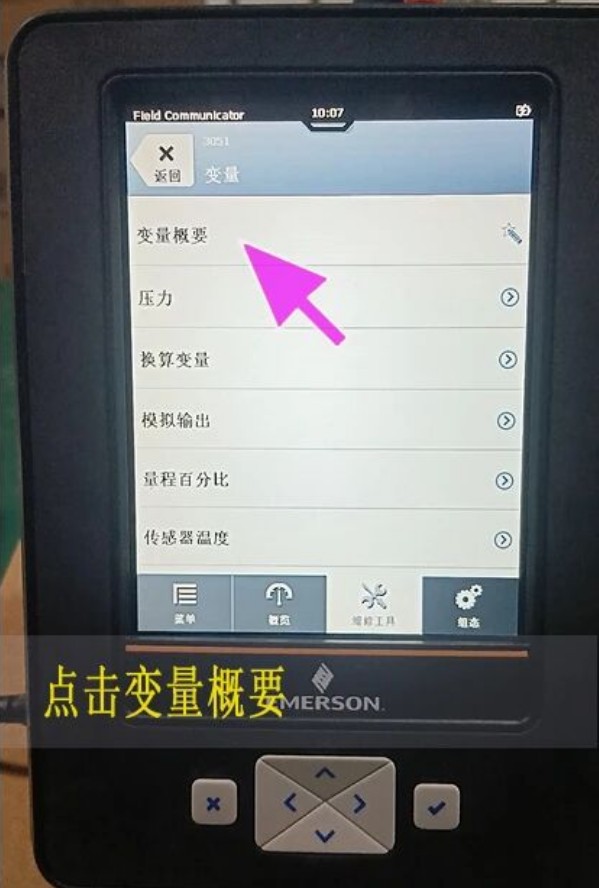

3、点击变量概要

这样我们就设置好，在变送器实现显示屏跳变显示KPa和PSI两个压力单位。

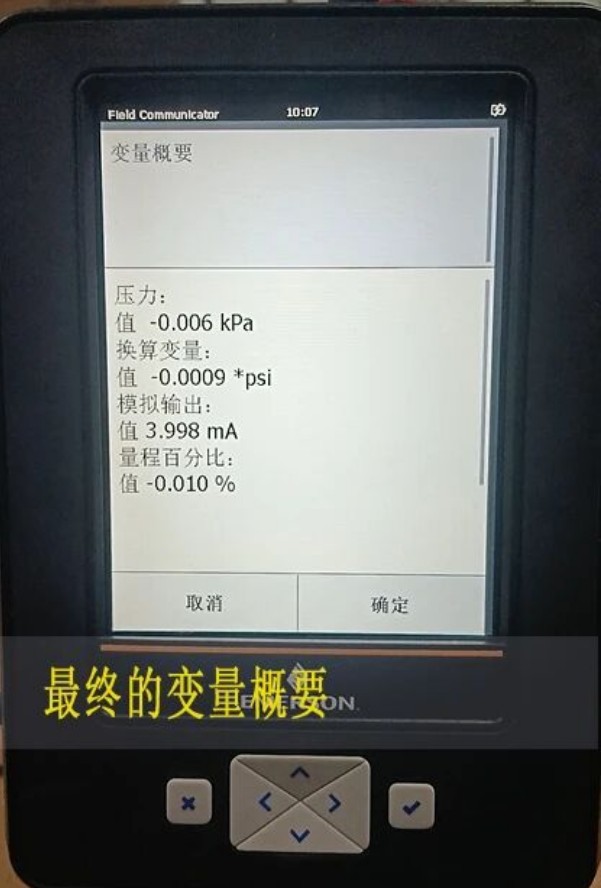

4、最终设置好的显示变量

文字版本总结

（一）设置换算变量，设置显示单位为psi及压力值。

1.打开现场通讯器

2.接通电源进入点击组态

3.点击手动设置-->选择显示器-->点击换算变量选择（开）-点击确定。

4.点击返回，再点击手动设置-->选择HART-->选择变量映射，在变量映射，第2变量为：压力，点击压力确定-->选择发送-->点击发送，

5点击返回到手动设置， 选择换算变量，在换算变量-->点换算变量-->（警告-移除）确定-->输入换算变量单位（LCD上特殊字符显示为星号）PSI-->选择换算数据选项（线性）：（线性/平方根） 选择线性-->点击确定。

-->在KPA中输入压力值位置1（0）：输入：0--点击确定

-->在*PSI中输入换算变量值位置1（0）：输入0--点击确定。

在*PSI中输入换算变量值位置2：

此处输入PSI单位的上限值（如10Kpa=1.45Psi）

6.在Kpa中输入压力值位置2：此处输入所需上限值输入10Kpa确定

在*PSi中输入压力值位置2：此处输入所需上限值输入1.45 确定。

（二）在维修工具变量概要即可查看轮换显示Kpa和PSi值.

最后回到通讯器控制界面：

1.点击维修工具选择变量

2.变量概要中即可查看KPA和第二变量PSI的值，变送器屏幕中轮换显示KPA和PSI值。
